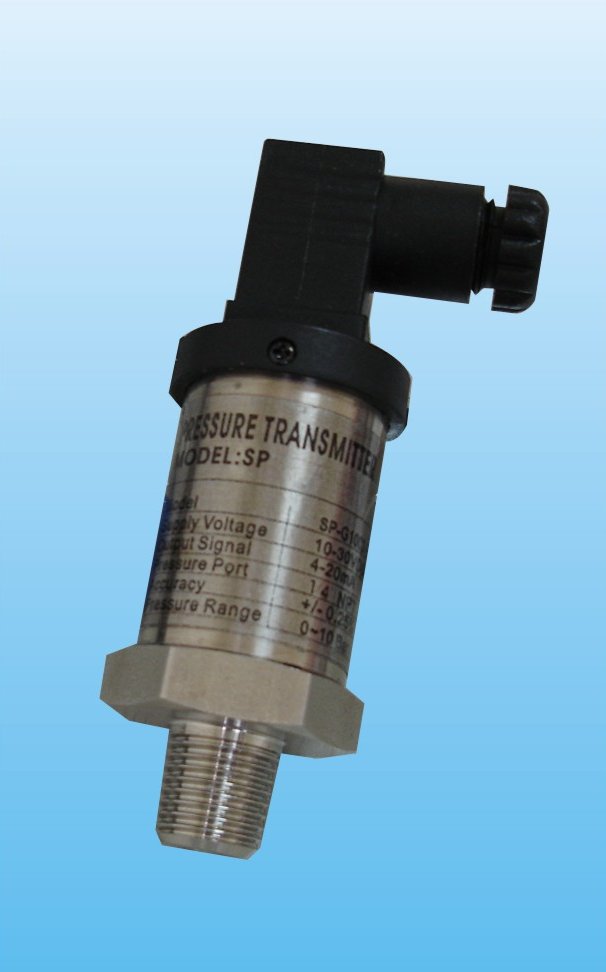

SP 系列壓力傳送器

◆特色：

1.安裝容易、結構精簡、體積精巧

2.歐洲進口陶瓷壓阻式感測組件

3.可量測GAUGE壓/真空壓

4.適用於與接觸材質相容的無強酸鹼氣液體

5.空壓機械、各式泵浦、油壓機械、水處理廠、自來水廠

6.壓力規格:-1~250Bar

7.輸出:4-20mA ( 2-Wires)

8.接口:1/4PT, 1/4NPT , 1/2NPT

9.工作溫度:-20 ~ 85℃

10.精度:0.25% , 0.5%

11.電源: 10-30VDC

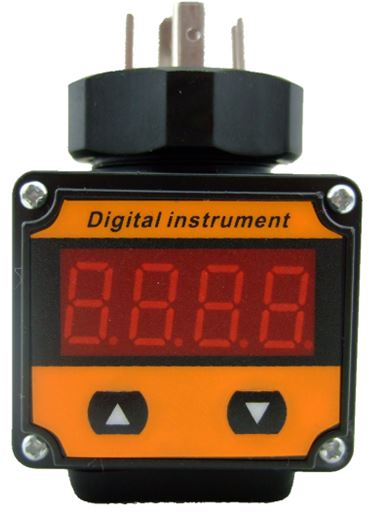

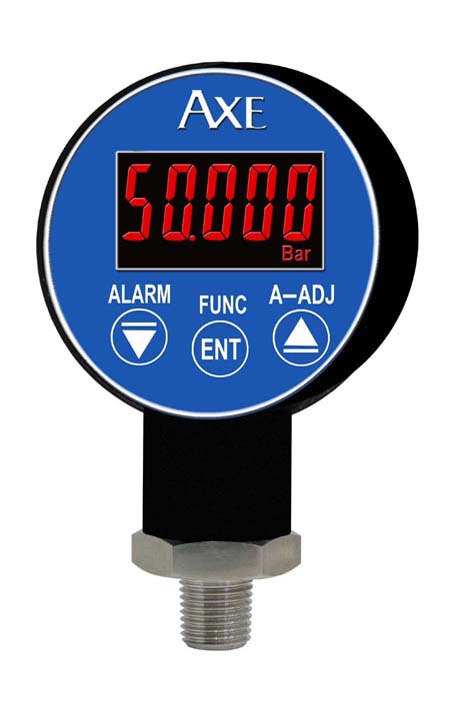

SPD2 系列數位壓力傳送器

◆特色：

1.微電腦數位式,可經由內部參數自訂壓力對應輸出

2.歐洲進口陶瓷壓阻式感測組件

3.感測頭使用陶瓷壓阻式壓力元件配合不鏽鋼(SUS316)材質

4.適用於與接觸材質相容的無強酸鹼氣液體

5.空壓機械、各式泵浦、油壓機械、水處理廠、自來水廠

6.七種壓力單位可任意設定bar, Kg/cm2,KPa,MPa

     PSI,mmHg,inHg

7.具有最高值與最低值記憶保持功能

8.輸出負載能力強 up to 800 ohms at 24Vdc

9.防護等級NEMA4/IP65

6.壓力規格:-1~250Bar

7.輸出:4-20mA ( 2-Wires)

8.接口:1/4PT, 1/4NPT , 1/2NPT

9.工作溫度:-20 ~ 85℃

10.精度:0.25% , 0.5%

11.電源: 10-28VDC




SPD3 系列數位壓力傳送器

◆特色：

1.微電腦數位式,可經由內部參數自訂壓力對應輸出

2.歐洲進口陶瓷壓阻式感測組件

3.感測頭使用陶瓷壓阻式壓力元件配合不鏽鋼(SUS316)材質

4.適用於與接觸材質相容的無強酸鹼氣液體

5.空壓機械、各式泵浦、油壓機械、水處理廠、自來水廠

6.七種壓力單位可任意設定bar, Kg/cm2,KPa,MPa

   PSI,mmHg,inHg

7.高警報效果,當警報動作時顯示幕自動變換顏色(紅/綠色)

8.2組警報功能,RS485 Modbus RTU, 16BIT類比輸出功能

9.防護等級NEMA4/IP65

6.壓力規格:-1~250Bar

7.輸出:4-20mA ( 2-Wires)

8.接口:1/4PT, 1/4NPT , 1/2NPT

9.工作溫度:-20 ~ 85℃

10.精度:0.25% , 0.5%

11.電源: 10-28VDC


德制 WIKA A-10 工業等級壓力傳送器

 ◆特色：

1.抗腐蝕性的不銹鋼設計

2.歐洲進口陶瓷壓阻式感測組件

3.可量測GAUGE壓/真空壓/絕對壓

4.適用於與接觸材質相容的強酸鹼氣液體

5.空壓機械、各式泵浦、油壓機械、水處理廠、自來水廠

6.與量測媒體接觸部分為不銹鋼材質SUS316

7.抗突波,抗干擾 EMC

8.高精確度±0.5% F.S (附原廠校驗證明)

9.壓力規格:-1~600Bar

10.輸出:4-20mA ( 2-Wires)

11.接口:1/4PT

12.工作溫度:-20 ~ 85℃

13.電源: 10-30VDC



德制 WIKA R-1 冷煤系統用壓力變送器

 ◆特色：

1.抗腐蝕性的不銹鋼設計

2.沒有內部密封元件

3.安裝容易、結構精簡、體積精巧

4.高超載能力穩定性高

5.冷凍壓縮機冷煤壓力量測

6.與量測媒體接觸部分為不銹鋼材質SUS316

7.抗突波,抗干擾 EMC

8.高精確度±0.5% F.S

9.壓力規格:16 , 40 Bar

10.輸出:4-20mA ( 2-Wires)

11.接口:7/16-20 UNF-2A , 7/16-20 UNF-2B

12.工作溫度:-25 ~ 80℃

13.電源: 7-30VDC

 壓力傳送器

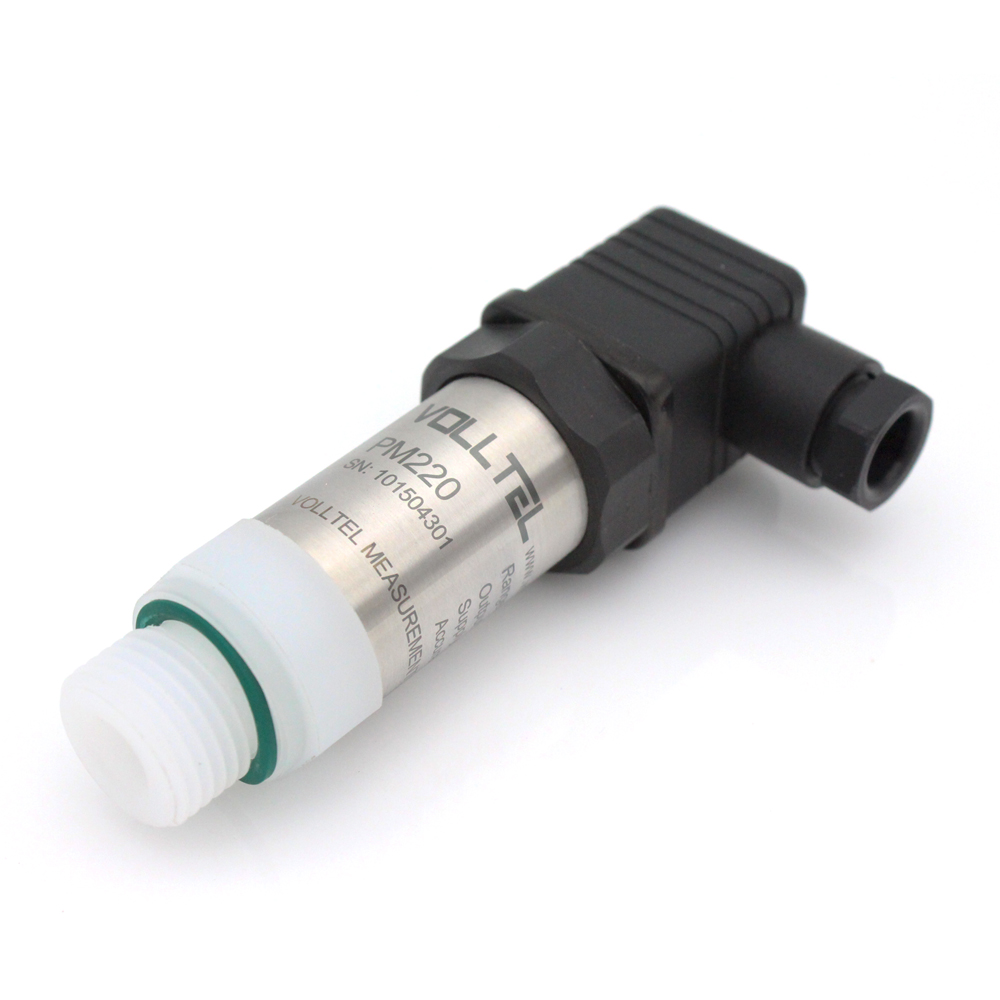

PM-220 耐腐蝕型壓力傳送器

 ◆特色：

1.抗腐蝕性的不銹鋼設計

2.輸出4 ... 20mA，0 ... 10V，0.5 ... 4.5V等

3.適用於與接觸材質相容的強酸鹼氣液體

4.空壓機械、各式泵浦、油壓機械、水處理廠

5.與量測媒體接觸部分為不銹鋼材質SUS316

6.高精確度±0.5% F.S

7.壓力規格:1.6~25Bar

8.輸出4 ... 20mA，0 ... 10V，0.5 ... 4.5V等

9.接口:G1/4 , G1/2 ,  M20X1.5

10.工作溫度:-20 ~ 85℃

11.電源: 12-36VDC
衛生級壓力傳送器

壓力傳送器

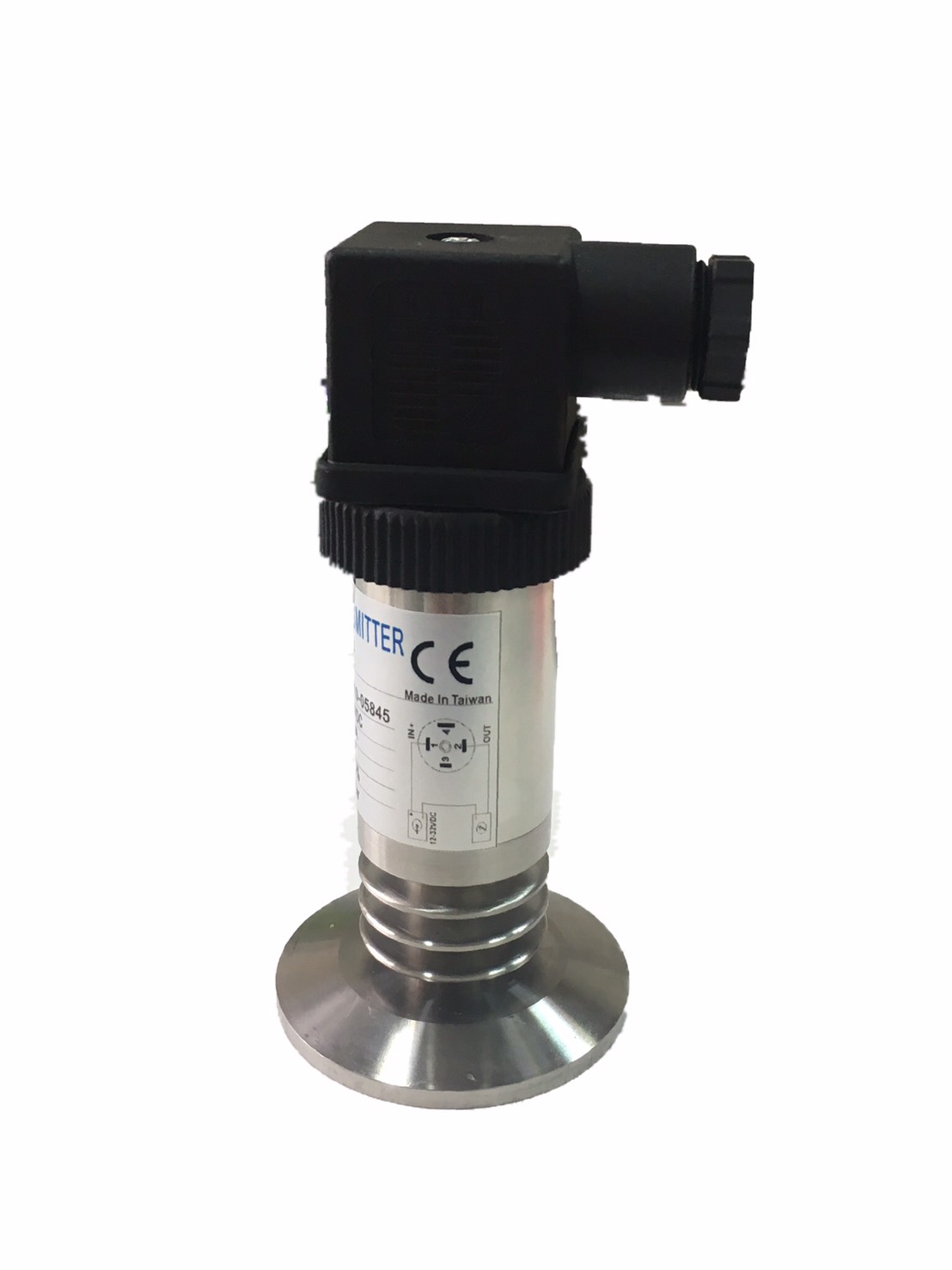

PM-310 衛生型夾式壓力傳送器

 ◆特色：

1.抗腐蝕性的不銹鋼設計

2.應用於食品、藥品、化學工業等壓力量測

3.採用矽壓阻壓力芯體製造

4.適用於液體,氣體,蒸汽介質的壓力測量

5.與量測媒體接觸部分為不銹鋼材質SUS316

6.抗突波,抗干擾 EMC

7.高精確度±0.5% F.S

8.壓力規格:0~100Bar

9.輸出:4~20mA，0~10VDC, 1~5VDC ...

10.卡箍平膜結構設計壓力接口 2"(50.4mm),2.5"(64.0mm)

11.工作溫度:-20 ~ 85℃

12.電源: 10-30VDC

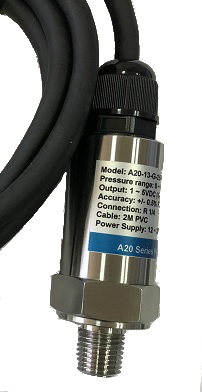

壓力傳送器		 A20 系列壓力傳送器

◆特色：

1.安裝容易、結構精簡、體積精巧

2.壓阻式壓力傳感器設計

3.可量測Absolute, gauge and sealed gauge

4.適用於與接觸材質相容的落酸鹼氣液體及油壓

5.空壓機械、各式泵浦、油壓機械、水處理廠、自來水廠

6.各種壓力接口和電氣連接可選擇

7.壓力規格:100mBar~600Bar 多種壓力

8.輸出:4 ... 20mA, 0 ... 10V, 0 ... 5V, 1 ... 5V, 0.5...4.5Vdc

9.接口:1/4PT, 1/4NPT , 1/2NPT, G1/4, G1/2 , R1/4, M20X1.5

10.工作溫度:-20 ~ 85℃

11.精度:0.25% , 0.5%

12.電源: 12-28VDC



壓力傳送器

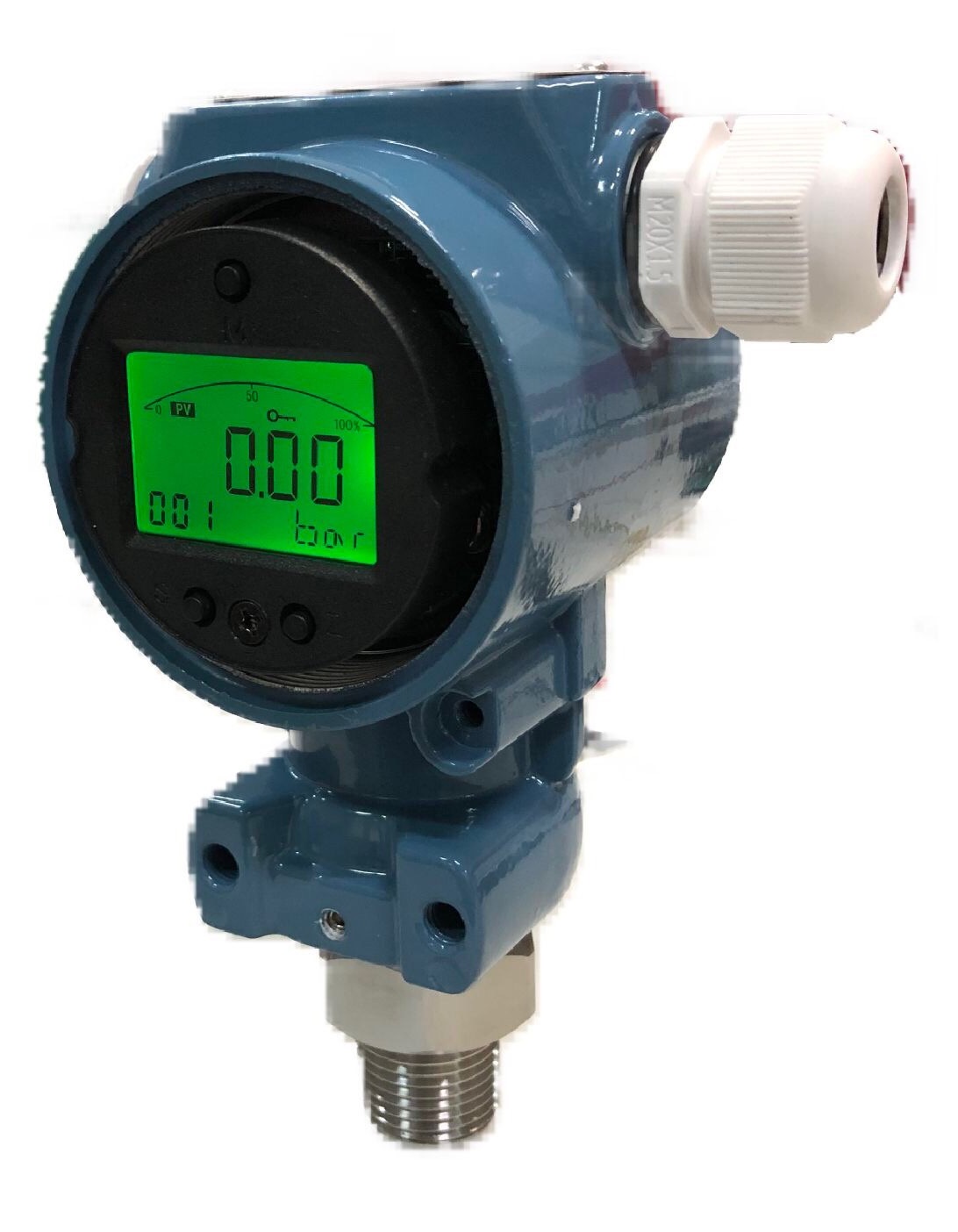

RS485               HART		 PM-410 防塵防水壓力傳送器

 ◆特色：

1.採用矽壓阻壓力芯體製造

2.測量範圍: 0~100mbar至0~600bar

3.精度: +/-0.25%FSO; +/-0.5%FSO

4.全SUS316L不銹鋼本體結構+鋁合金接線盒

5.可加LCD顯示表頭

6.輸出信號: 4~20mA + HART or RS485

7.接口:1/4PT, 1/4NPT , 1/2NPT, G1/4, G1/2 , R1/4, M20X1.5

8.工作溫度:-20 ~ 85℃

9.防護等級: IP65

10.電源: 12-36VDC

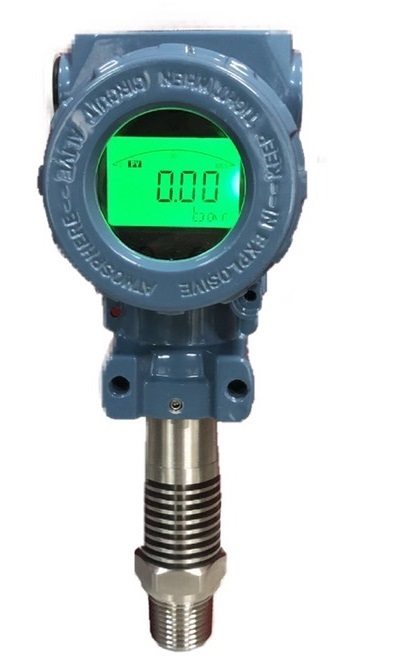

壓力傳送器		 PM-210T 耐高溫型壓力傳送器

 ◆特色：

1.採用矽壓阻壓力芯體製造

2.測量範圍: 0~350mbar至0~600bar

3.精度: +/-0.25%FSO; +/-0.5%FSO

4.全SUS316L不銹鋼本體結構+鋁合金接線盒

5.可加LCD顯示表頭

6.輸出信號: :4..20mA, 0..10V, 0..5V, 1..5V, 0.5..4.5Vdc

7.接口:1/4PT, 1/2PT, 1/4NPT , 1/2NPT, G1/4, G1/2 , R1/4, M20X1.5

8.測量溫度:0 ~ 150℃(標準) / 0 ~ 300℃(加強)

9.防護等級: IP65

10.電源: 12-36VDC



壓力傳送器

PM300-E 隔膜式壓力傳送器

◆特色：

1.安裝容易、結構精簡、體積精巧

2.壓阻式壓力傳感器設計

3.可量測Absolute, gauge and sealed gauge

4.適用於與接觸材質相容的落酸鹼氣液體及油壓

5.空壓機械、各式泵浦、油壓機械、水處理廠、自來水廠

6.各種壓力接口和電氣連接可選擇

7.壓力規格:100mBar~600Bar 多種壓力

8.輸出:4 ... 20mA, 0 ... 10V, 0 ... 5V, 1 ... 5V, 0.5...4.5Vdc

9.接口:M20X1.5,1 , G1/2 , G1 , 1/2 NPT , 1/2 PT

10.工作溫度:-20 ~ 85℃

11.精度:0.25% , 0.5%

12.電源: 12-36VDC





壓力傳送器

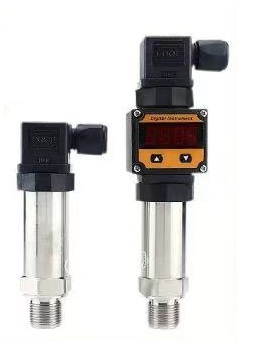

PM20S 高精度壓力傳送器

◆特色：

1.安裝容易、結構精簡、體積精巧

2.壓阻式壓力傳感器設計

3.可量測Absolute, gauge and sealed gauge

4.適用於與接觸材質相容的落酸鹼氣液體及油壓

5.空壓機械、各式泵浦、油壓機械、水處理廠、自來水廠

6.各種壓力接口和電氣連接可選擇

7.壓力規格:-100mBar~600Bar 多種壓力可訂製

8.輸出:4 ... 20mA, 0 ... 10V, 0 ... 5V, 1 ... 5V, 0.5...4.5Vdc, RS485 Modbus

9.接口:1/4PT, 1/4NPT , 1/2NPT, G1/4, G1/2 , R1/4, M20X1.5

10.工作溫度:-20 ~ 85℃

11.精度:0.25%

12.電源: 12-28VDC





壓力傳送器

PSW100 機械式壓力開關

◆特色：

1.測量範圍: 0 ~ 600bar

2.高精確度±5%FS

3.開關類型: 常開/常閉型

4.可以工廠設定或現場調節開關點

5.電器連接: 6.3x0.8插片

6.壓力介面可定制




壓力傳送器

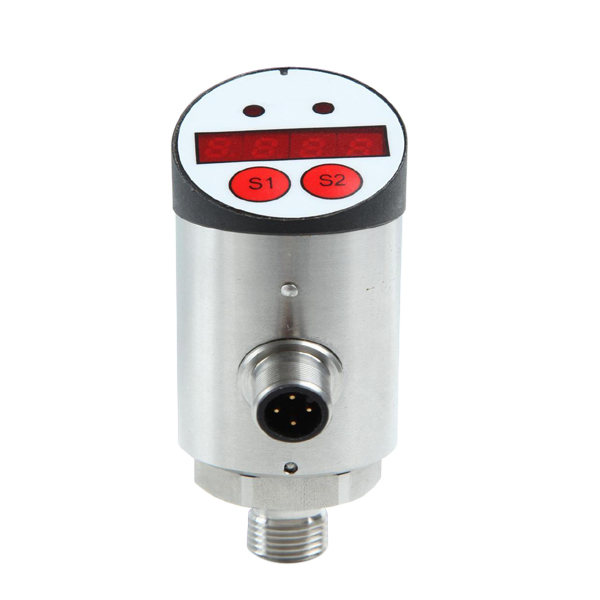

PSM200 電子式壓力傳送器/壓力開關

◆特色：

1.全金屬外殼,顯示頭可旋轉0-330度,4位LED顯示

2.輸出:4 ~ 20mA, 0 ~ 20mA, 0 ~ 5V, 1 ~ 5V

3.測量範圍: 0~600bar

4.精度: ±5%FS

5.開關類型: PNP或 NPN 可設定,常開/常閉型

6.可以工廠設定或現場調節開關點

7.電器連接: 6.3x0.8插片

8.壓力接口可定制

9.工作溫度:-20 ~ 85℃

10.電源: 15-30VDC



1 開關輸出

2 開關輸出

1 類比信號輸出

1 類比信號輸出 + 1 開關輸出

1 類比信號輸出 + 2 開關輸出


壓力傳送器		 DPT-460 液體.氣體差壓傳送器

◆特性:

1.安裝容易、結構精簡、體積精巧

2.壓阻式壓力傳感器設計

3.適用於與接觸材質相容的落酸鹼氣液體

5.空壓機械、各式泵浦、油壓機械、水處理廠、自來水廠

6.各種壓力接口和電氣連接可選擇

7.壓力規格:200mBar~25Bar 多種壓力

8.輸出:4 ... 20mA, 0 ... 10V, 0 ... 5V, 1 ... 5V,

9.接口:1/4PT, 1/4NPT , 1/2NPT, G1/4, G1/2 , R1/4,

10.工作溫度:-20 ~ 85℃

11.精度:0.25% , 0.5%

12.電源: 12-28VDC



壓力傳送器

DPM108 系列壓力顯示器(9V電池款)

◆特色：

1.量程範圍:-1~100MPa (訂製範圍)(錶壓)。

2.過載能力: 150%

3.精度: +/-0.25 or 0.5% F.S

4.顯示: LCD -1999~9999。

5.採用高解析度的24位A/D轉換器和微功耗微處理器。

6.大螢幕LCD顯示，解析度高，壓力百分比動態及電池電量顯示。

7.具有峰值保持功能，可以記錄測量過程中的最大壓力值。

8.五種工程單位選擇：Mpa，psi、bar、kpa、kg/cm2

   儀錶自動轉換並進行壓力換算。

9.可選擇1~15分鐘自動關機功能。

10.整機微功耗設計，在節電模式可工作2年以上。

11.參數按鍵修正功能,現場能對儀錶進行零點零。

13.採樣速率：4次/秒。

14.電源: 9V鹼性電池（6LR61)。




壓力傳送器

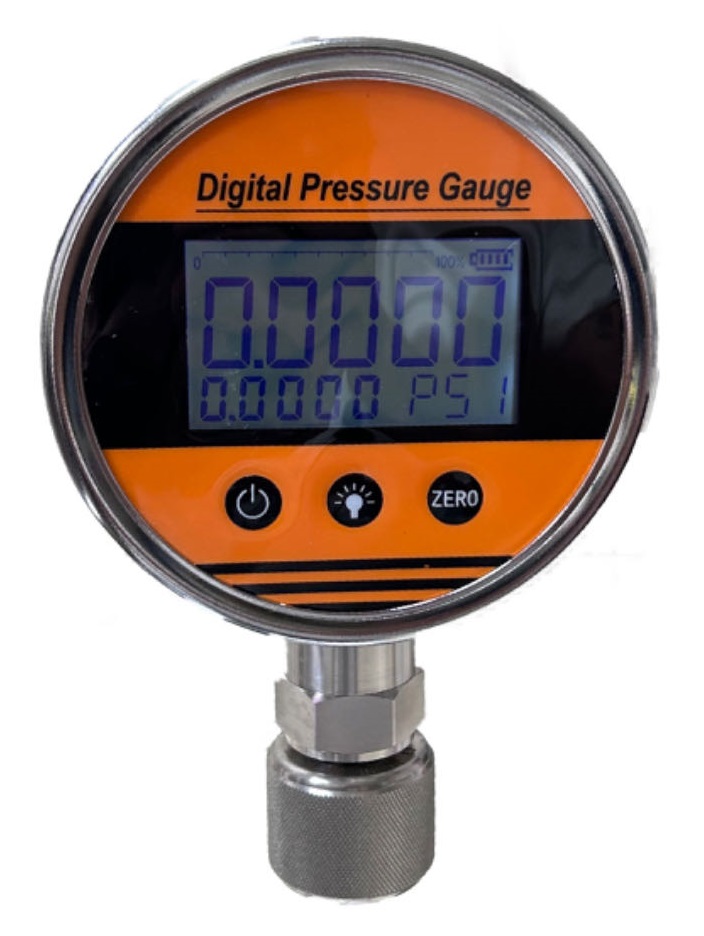

DPG-45  4.5"高精度壓力顯示器(9V電池款)

◆特色：

1.量程範圍:-1~600Bar (訂製範圍)。

2.過載能力: 150%

3.精度: +/-0.2 or 0.05% F.S

4.顯示: LCD -99999~99999。

5.採用高解析度的24位A/D轉換器和微功耗微處理器。

6.大螢幕LCD顯示，解析度高，壓力百分比動態及電池電量顯示。

7.具有峰值保持功能，可以記錄測量過程中的最大壓力值。

8.工程單位選擇：: MPa, bar, kg/cm2, mmH2O, mmHg, psi, torr,

   儀錶自動轉換並進行壓力換算。

9.可選擇1~15分鐘自動關機功能。

10.整機微功耗設計，在節電模式可工作2年以上。

11.一鍵歸零設計。

13.採樣速率：4次/秒。

14.電源: 9V鹼性電池（6LR61)。




壓力傳送器

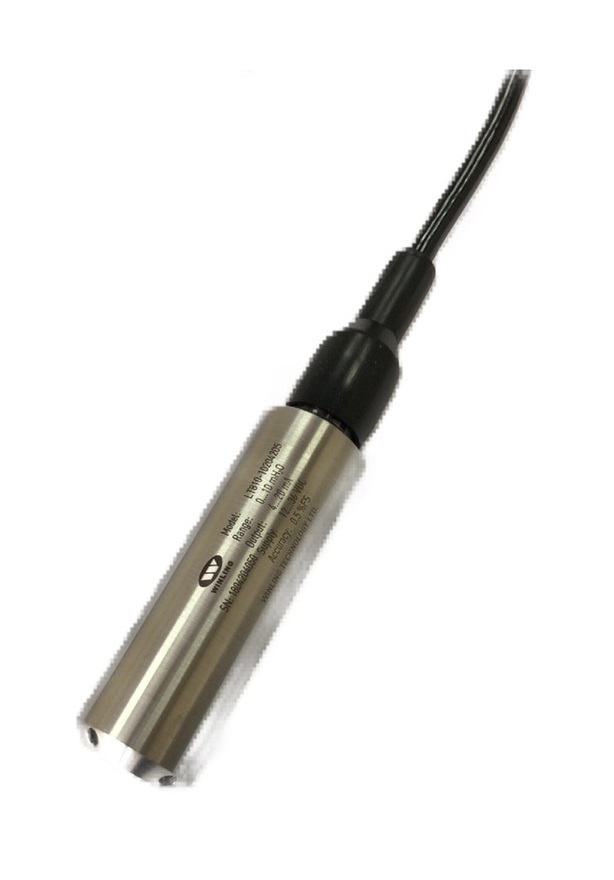

LV800 沉水式液位傳送器

◆特色：



1.安裝容易、結構精簡、體積精巧

2.壓阻式薄膜

3.可量測 0 ~ 1M ~ 10M ~ 200M

4.適用於與接觸材質相容的無強酸強鹼液體介質

5.自來水廠、汙水處理廠、城市供水、高樓供水、水井、

   工業水池、水罐、油池、水庫、河道、鍋爐水位等各種

    液體靜態、動態液位元的測量

6.輸出:4 ~ 20mA, 0 ~ 20mA, 0 ~ 5V, 1 ~ 5V , RS485

7.工作溫度:0 ~ 60℃

8.精度: ±5%FS

9.電源: 18-36VDC

壓力傳送器

ULT700 超音波液位傳送器 (一體式)

音波探測器能發射強烈音波脈衝，當音波到達待測面時會有反射波傳回感測頭，感測頭再將回波轉換成電氣信號，並經由控制器計算音波反射傳遞時間，再轉換成液位顯示。

◆特點

1.量測範圍：0.4-5M(ULT705) / 0.4-10M(ULT710) /0.5-15M(ULT715)

2.量測介質：汙水、稠狀...等液體

3.輸出信號：標準電流4-20mA輸出及HART通訊協定

4.溫度範圍：-30~70℃，

5.精度: 0.25%F.S. , 0.5%F.S.

6.溫度補償: 內置溫度感測器,溫度自動補償

7.測量角度: 窄的5°光束角,測量精準

8.解析度: 1mm

9.安裝方式：密封連接器, 另有法蘭式(選用)、 IP67 防護等級

10.顯示: LCD顯示液位及歷史曲線圖

11.外殼/傳感器外殼材料：鋁殼 /  PA66 + GF30，PTFE

12.電源: 24VDC OR 220VAC

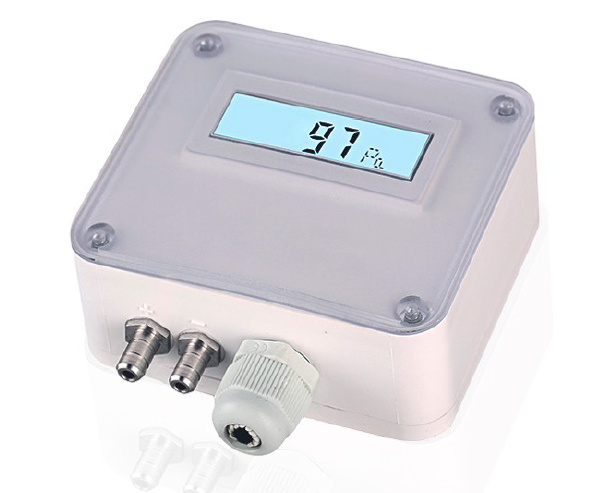

壓力傳送器		 微差壓傳送器

◆特性:

1.Model: DPM2000

2.測量範圍：100 Pa 至 10 kPa

3.精度：±1.0 %FSO（典型值）

4.已校準並進行溫度補償

5.輸出：4...20mA、0...5/10VDC 及其他

6.顯示單位：Pa、mmH2O、mbar、inWG、mmHG、Pa、kPa、hPa

7.適用於暖通空調/冷凍產業的樓宇自動化等量測

8.工業應用中的壓力和流量監測以及低壓差檢測

9.工作電源:16-30VDC

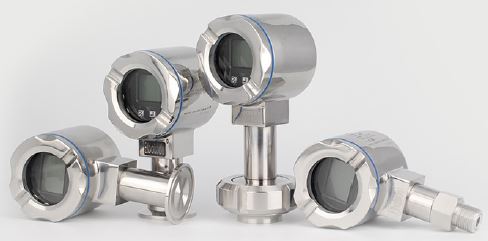

壓力傳送器		 DPI 系列全不鏽鋼壓力/液位/溫度傳送器

◆特性:

適用於食品,飲料,生物,啤酒,白酒,乳製品,醫藥水處裡,製藥設備,果汁飲料,果醬,酒精,醫療製水等過程壓力-液位-溫度測量

1.測量範圍: -100~100kpa , 0.1~25bar

2.精度:0.075%FSO, ,0.1%FSO, 0.25%FSO, 0.5%FSO

3.外殼採用不鏽鋼金屬 SUS304 精鑄, 鏡面拋光處理

4.符合NEMA 4X/IP66 , 電磁兼容性符合EMC,CENELEC,IEC,FM

5.管座採用SUS316不銹鋼, 壓力感應膜片採用SUS316L,

6.防爆等級符合ExiaIICT6

7.輸出信號: 4~20mA

8.壓力接口 50.5mm 衛生型夾式, M20X1.5外螺牙, 1/2NPT-18外螺牙

9.電器接口: M12X1 4PIN快速接頭

10.防護等級 IP67

11.電源:12~36VDC

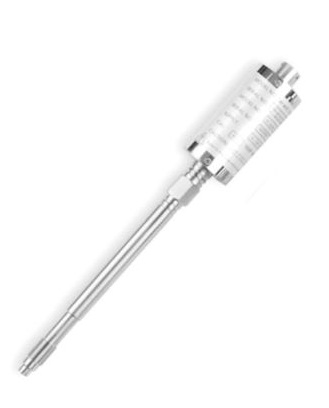

壓力傳送器		 PTM-600 直桿型熔體壓力傳送器

◆特性:



1.測量範圍: 0~20bar至0~1500bar

2.精度: 0.25%FSO; 0.5%FSO

3.採用金屬應變計技術製造

4.80%自校準功能

5.多種壓力介面可選擇

6.輸出信號: 4~20mA, 0~10V, 3.33mV/V

7.適用於過程式控制制系統

8.適用於塑膠橡膠製造設備

9.適用於化纖拉絲設備

10.電源:12~36VDC

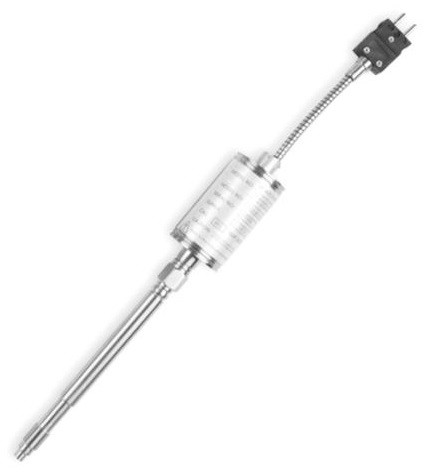

壓力傳送器		 PTM-610 直桿型熔體壓力傳送器

◆特性:



1.測量範圍: 0~20bar至0~1500bar

2.精度: 0.25%FSO; 0.5%FSO

3.採用金屬應變計技術製造

4.80%自校準功能

5.多種壓力介面可選擇

6.輸出信號: 4~20mA, 0~10V, 3.33mV/V

7.適用於過程式控制制系統

8.適用於塑膠橡膠製造設備

9.適用於化纖拉絲設備

10.電源:12~36VDC

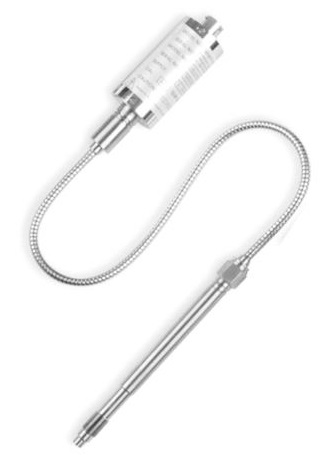

壓力傳送器		 PTM-620 軟管型熔體壓力傳送器

◆特性:



1.測量範圍: 0~20bar至0~1500bar

2.精度: 0.25%FSO; 0.5%FSO

3.採用金屬應變計技術製造

4.80%自校準功能

5.多種壓力介面可選擇

6.溫度感測器: J,K,E 型熱電偶和PT100

7.輸出信號: 4~20mA, 0~10V, 3.33mV/V

8.適用於過程式控制制系統

9.適用於塑膠橡膠製造設備

10.適用於化纖拉絲設備

11.電源:12~36VDC

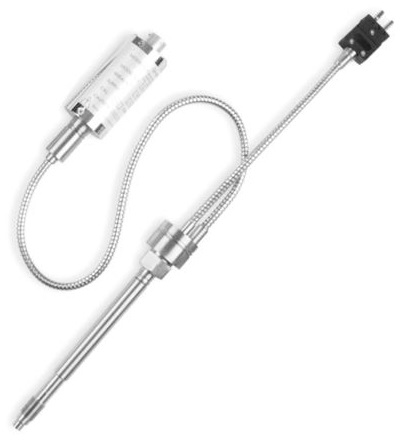

壓力傳送器		 PTM-630 軟管型熔體壓力傳送器

◆特性:



.測量範圍: 0~20bar至0~1500bar

2.精度: 0.25%FSO; 0.5%FSO

3.採用金屬應變計技術製造

4.80%自校準功能

5.多種壓力介面可選擇

6.溫度感測器: J,K,E 型熱電偶和PT100

7.輸出信號: 4~20mA, 0~10V, 3.33mV/V

8.適用於過程式控制制系統

9.適用於塑膠橡膠製造設備

10.適用於化纖拉絲設備

11.電源:12~36VDC
