精密型交流電流感應器



特點



1.精確度0.2%滿刻度

2.採用穿線式結構,配線簡易

3.採用超高導磁率的坡莫合金鐵心,感應頻率範圍20Hz~100KHz

4.輸入與輸出絕緣耐壓2仟伏特/1分鐘

5.沖擊電壓測試5仟伏特

6.突波電壓測試2.5仟伏特

7.低價位尺寸小,穩定性高

8.5A/2mA , 50A/20mA ,100A/40mA ,200A/100mA

9. Cable 1.8M

描述: 描述: 描述: 描述: 描述: 描述: 描述: 描述: 描述: 描述: 描述: 描述: 描述: 描述: 描述: D:\Allen 我的文件\My Webs\winling web\CT24.jpg



式精密型交流電流感應器



特點



1.精確度0.2%滿刻度

2.採用式結構,配線簡易

3.採用超高導磁率的坡莫合金鐵心,感應頻率範圍20Hz~100KHz

4.輸入與輸出絕緣耐壓2仟伏特/1分鐘

5.沖擊電壓測試5仟伏特

6.突波電壓測試2.5仟伏特

7.低價位尺寸小,穩定性高

8.60A/20mA ,120A/40mA ,600A/200mA

9. Cable 1.8M

描述: 描述: 描述: 描述: 描述: 描述: 描述: 描述: 描述: 描述: 描述: 描述: 描述: 描述: 描述: D:\Allen 我的文件\My Webs\winling web\CT.jpg

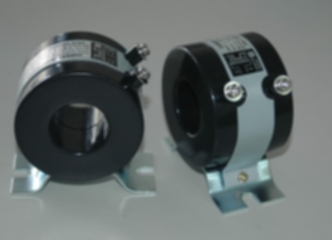

交流電流感應器(比流器)



特點



1.精確度1.0%滿刻度

2.採用穿線式結構,配線簡易

3.電流互感器根據IEC-185標準生產

4.額定二次電流:5A(或1A

5.工作溫度範圍:-20~+45

6.外殼由ABS塑膠製造

7.低價位,穩定性高

8.電流規格範圍 20~3000A





方形交流電流感應器(比流器)



特點



1.精確度1.0%滿刻度

2.採用穿線式結構,配線簡易

3.電流互感器根據IEC-185標準生產

4.額定二次電流:5A(或1A

5.工作溫度範圍:-20~+45

6.外殼由ABS塑膠製造

7.低價位,穩定性高

8.電流規格範圍 20~600A




分流器(Shunt)



特點



1.AC/DC 均可使用,需配合儀表輸入

2.輸入10~ 200A

3.輸出 50mV or 60mV




分流器(Shunt)



特點



1.AC/DC 均可使用,需配合儀表輸入

2.輸入200~ 4000A

3.輸出 50mV or 60mV

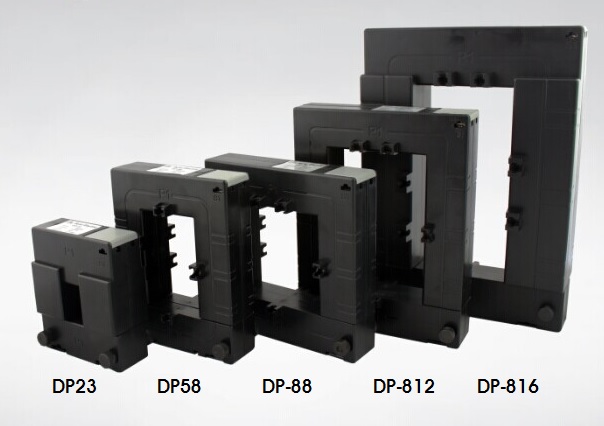

方形比流器


開口式交流電流感應器(比流器)



特點



1.精確度Class 0.5 , Class1.0

2.採用開口式結構,配線簡易,不必拆卸舊有接線

3.標準採用 IEC44-1BS7626

4.一次電流100A5000A

5.次級電流1A5A

6.額定負荷1.5VA30VA;

7.最大電壓 0.72kV / 3KV

8.頻率 50 / 60Hz

9.時熱電流 Ith = 100xIn

10.安全係數 FS <5




開口式交流電流感應器(比流器)



特點



1.精確度Class 0.5 , Class1.0

2.採用開口式結構,配線簡易,不必拆卸舊有接線

3.標準採用 IEC44-1BS7626

4.一次電流100A,150A,200A,250A,300A,400A,600A

5.次級電流1A5A

6.額定負荷1.5VA30VA;

7.最大電壓 0.72kV / 3KV

8.頻率 50 / 60Hz

9.時熱電流 Ith = 100xIn

10.安全係數 FS <5

11.二次側輸出端子接線

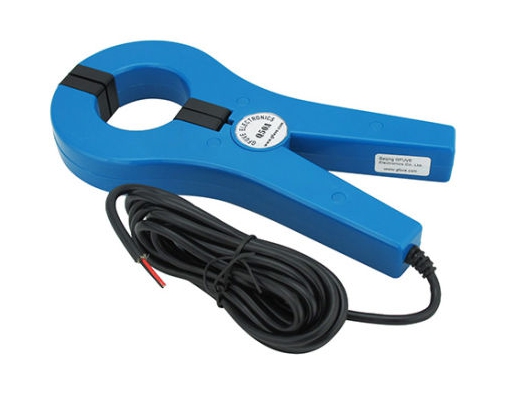

Q50A 鉗式交流電流感應器(比流器)



特點



適用於1000A電纜在線測量

保持線直徑:φ50mm

尺寸:101×219×26 mm

負載能力:5A輸出2.5VA

安裝方式:夾式

輸出模式:引線輸出

最大輸入電流:1200A

精度等級:0.1%,0.2%,0.5%

二次電流:5A

頻率範圍:40Hz-2000Hz


RCT070


環型開口式交流電流感應器(比流器 )



特點



1.精確度Class 0.5 , Class1.0

2.採用開口式結構,配線簡易,不必拆卸舊有接線

3.標準採用 IEC44-1BS7626

4.一次電流100A800A

5.次級電流1A5A

6.額定負荷 <=3VA

7.最大電壓 3KV

8.頻率 50 / 60Hz

9.時熱電流 Ith = 100xIn

10.安全係數 FS <5







兩線式交流電流感測轉換器



特點



1.Model: PTC

2.輸 出 信 號 : DC 420mA 2Wires.

3.外 加 電 壓 : DC 936V (2Wire System)

4.精 確 度 : ±0.5% RO

5.使 用 範 圍 : 600A

6.輸 入 頻 率 : 10400Hz.

7.輸 入 阻 抗 : 760Ω (Supply DC 24V)

8.隔 離 能 力 : 2.6KVMin (Input / Output / Case)

9.衝 擊 波 : 5KV (Insulated Cable)

10.絕 緣 電 阻 : 100MΩ/DC 500V

11.溫 度 係 數 : 0.01% FS/℃ (100PPM)

12.調 整 範 圍 : ≧ ±5% (Zero and Span)

13.適 用 環 境 : 10℃ ∼ +65 20 95% RH 不結露.

14.外 殼 材 質 : 不助燃性之ABS射出成型- 符合 UL 94 CLASS V0

15.固 定 方 式 : 軌道固定式.

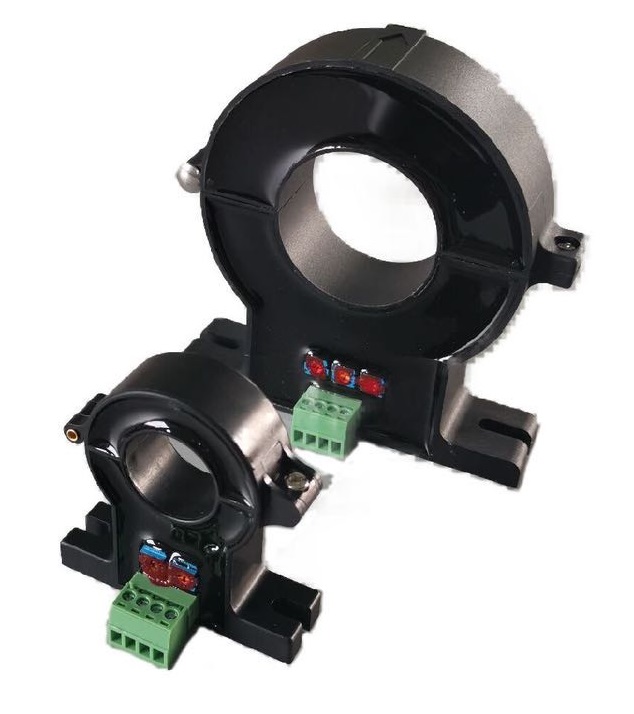

開口式霍爾電流感測器



特點



適用於交流、直流、脈衝等複雜信號的隔離轉換,通過霍爾效應原理使變換後的信號能夠直接被ADDSPPLC、二次儀錶等各種採集裝置直接採集和接受,回應時間快,電流測量範圍寬精度高,超載能力強,線性好,抗干擾能力強。



量測電流: AC/DC 20~1000A

輸出信號: 電壓輸出 DC+/-5V

輸出信號: 電流輸出 DC 4-20mA

       :  <+/-1.0% F.S. (@25C)

工作電源: +/-15V , DC12V , DC24V

頻率範圍: DC~100KHZ

絕緣耐壓: 5KV有效值/60HZ/1 Min

零點失調: <+/-10mv , <+/-0.04mA

反應時間:< 10u Sec

工作溫度: -25~85C

儲存溫度: -40~85C

消耗電流: 10mA

       : PBT (UL94-V0)

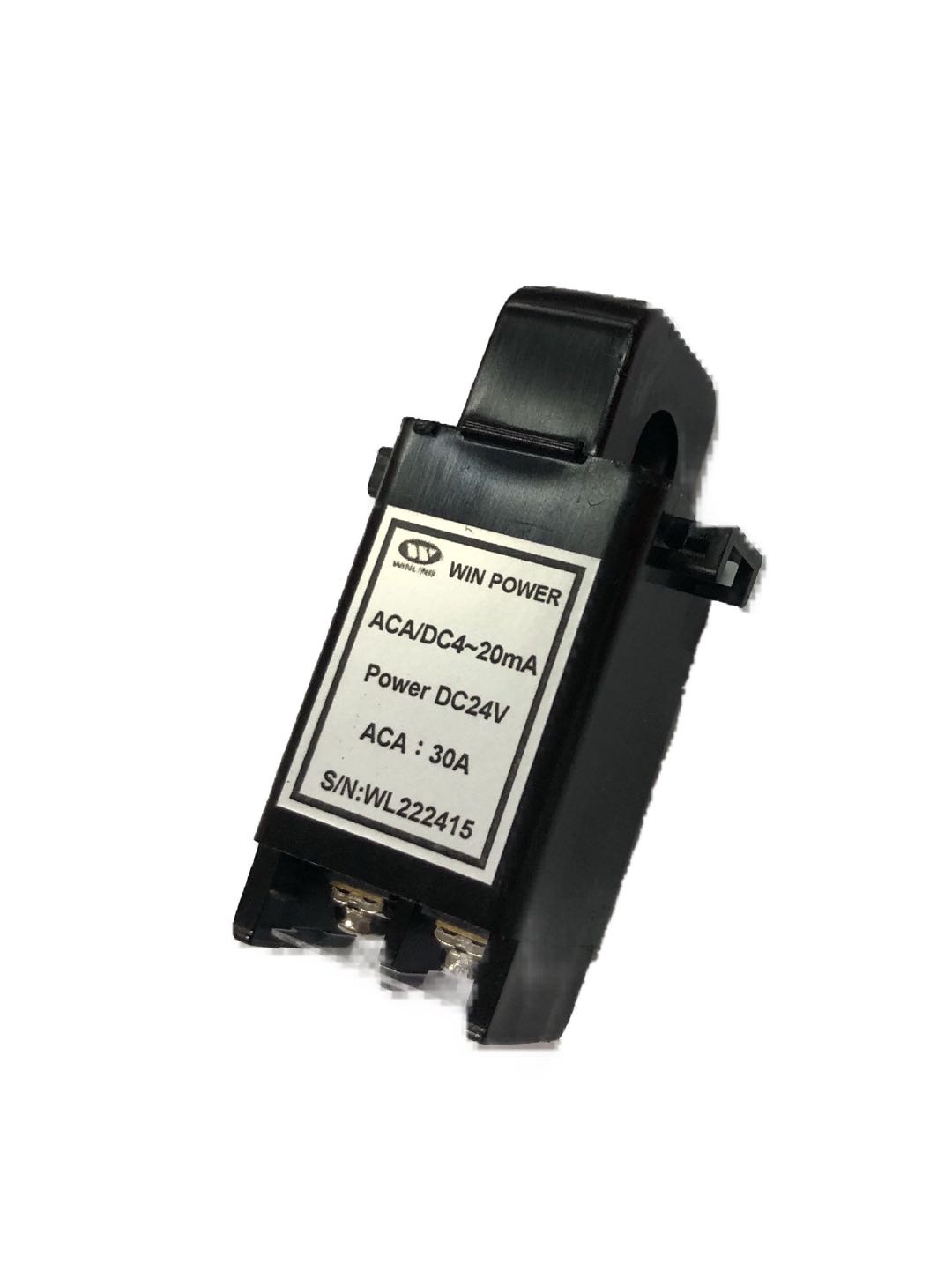

開口式交流電流信號轉換器

特點

測量範圍: AC10~80A (50/60HZ)

輸出: 4-20mA

精度: +/-0.5% F.S.

供應電源: DC24V

開口口徑: 10mm

材料:不助燃性之ABS射出成型- 符合 UL 94 CLASS V0

耐電壓: 1KV/1 Min

絕緣電阻: > 10MOHM at 500VDC

使用溫度: -10~50℃ , < 80% RH

儲存溫度: -20~60’℃ , < 70% RH






 大電流霍爾感測器



特點



適用於直流、脈衝等複雜信號的隔離轉換,通過霍爾效應原理使變換後的信號能夠直接被ADDSPPLC、二次儀錶等各種採集裝置直接採集和接受,回應時間快,電流測量範圍寬精度高,超載能力強,線性好,抗干擾能力強。



量測電流: DC 5000~20000A

輸出信號: 電壓輸出 DC 0-5V , 0-10V

輸出信號: 電流輸出 DC 0-20mA, 4-20mA

       : <+/-1.0% F.S. (@25’C)

工作電源: DC12V , DC24V

頻率範圍: DC~3KHZ

絕緣耐壓: 6KV有效值/60HZ/1 Min

零點失調: <+/-25mv

反應時間:< 10u Sec

工作溫度: -25~85’C

儲存溫度: -40~100’C

消耗電流: <50mA

       : PBT (UL94-V0)
