WIN POWER
Single Phase Power Controller
1Ø 單相相位(簡單型)S.C.R功率控制器
產品特點 |
最新控制回路 | |||||
---|---|---|---|---|---|
|
|||||
模組化設計+超高效率散熱片 | |||||
---|---|---|---|---|---|
|
|||||
內含電子式溫度偵測器 | |||||
---|---|---|---|---|---|
|
|||||
SCR模組及控制系統采全密閉式設計 | |||||
---|---|---|---|---|---|
|
|||||
適用範圍 | |||||
---|---|---|---|---|---|
|
|||||
控制方式:相位控制方式 (Phase-Angle Power Control ) |
90%
50%
10%
相位控制波形
Caculation : output power (W) = voltage (V) * current (A)
計算方式: 輸出電力 (W) =電壓 (V) *電流 (A)

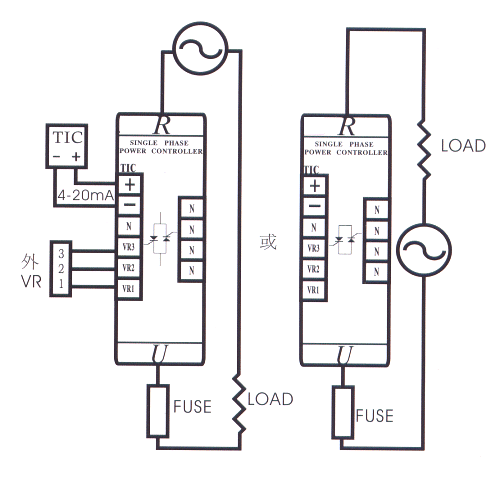

配線方式 |
應用及相關技術
安培數之計算
1Ø → P (發熱功率) = I × V(電壓) I =P ÷ V(電壓)
A
(電流) = W(瓦特) ÷
V(電壓)
電流規格之選用
發熱體額定電壓與主電源相同時--- 額定電流= 發熱體額定電流 1.15以上
發熱體額定電壓與主電源不同時---額定電流= SCR電流限制後之流通電流主電源電壓
發熱體額定電壓
1.15以上
註: 1.15安全係數,隨著週圍環境溫度,散熱條件有所差異
規格表

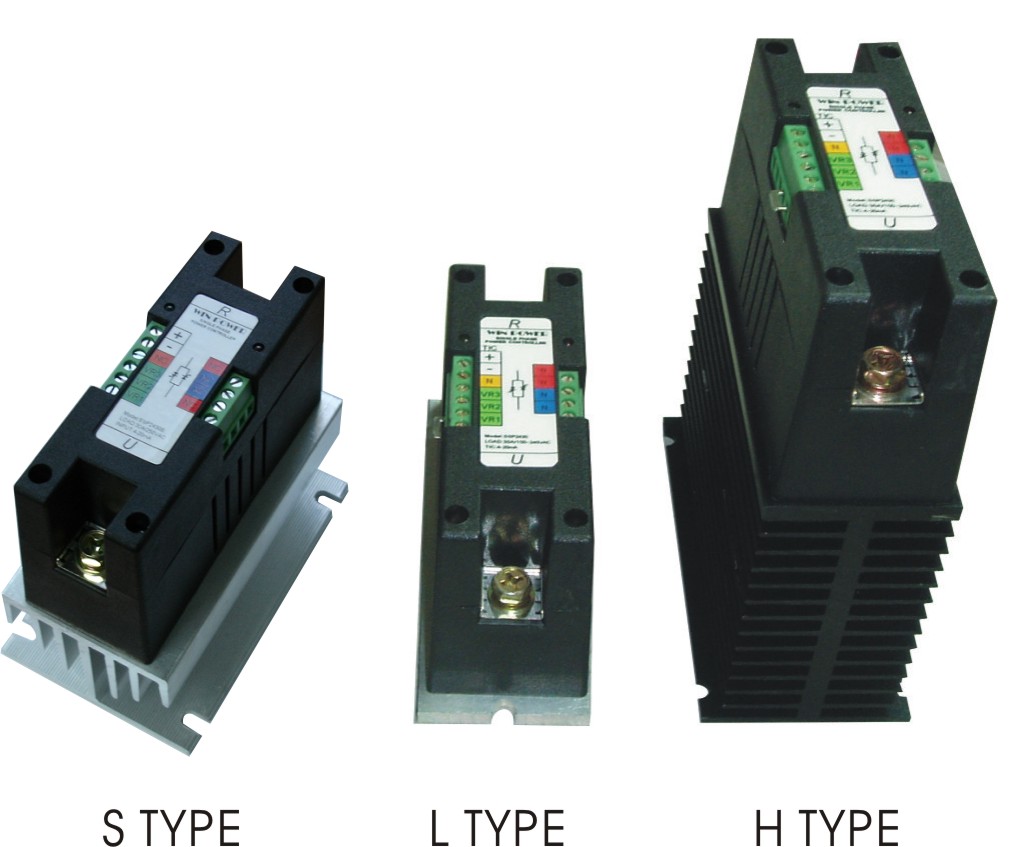

S TYPE
機型 | SSP2430S | SSP4830S | SSP2440S | SSP4840S | SSP2450S | SSP4850S | SSP2475S | SSP4875S | SSP24100S | SSP48100S | SSP24120S | SSP48120S |
額定負載電流 | 30A | 40A | 50A | 75A | 100A | 120A | ||||||
額定負載電壓 | 100-240VAC | 340-480VAC | 100-240VAC | 340-480VAC | 100-240VAC | 340-480VAC | 100-240VAC | 340-480VAC | 100-240VAC | 340-480VAC | 100-240VAC | 340-480VAC |
突波電流 | 385A | 385A | 1100A | 1300A | 1785A | 1785A | ||||||
尺寸(LxWxH)mm | 120X75X103mm | 120X75X103mm | 120X75X103mm | 120X75X103mm | 120X75X103mm | 120X75X103mm | ||||||
重量 | 600g | 600g | 700g | 700g | 1200g | 1200g |
L TYPE
機型 | SSP2430L | SSP4830L | SSP2440L | SSP4840L | SSP2450L | SSP4850L | SSP2475L | SSP4875L | SSP24100L | SSP48100L | SSP24120L | SSP48120L |
額定負載電流 | 30A | 40A | 50A | 75A | 100A | 120A | ||||||
額定負載電壓 | 100-240VAC | 340-480VAC | 100-240VAC | 340-480VAC | 100-240VAC | 340-480VAC | 100-240VAC | 340-480VAC | 100-240VAC | 340-480VAC | 100-240VAC | 340-480VAC |
突波電流 | 385A | 385A | 1100A | 1300A | 1785A | 1785A | ||||||
尺寸(LxWxH)mm | 130X50X68mm | |||||||||||
重量 | 350g | 350g | 450g | 450g | 550g | 550g |
H TYPE
機型 | SSP2430H | SSP4830H | SSP2440H | SSP4840H | SSP2450H | SSP4850H | SSP2475H | SSP4875H | SSP24100H | SSP48100H | SSP24120H | SSP48120H |
額定負載電流 | 30A | 40A | 50A | 75A | 100A | 120A | ||||||
額定負載電壓 | 100-240VAC | 340-480VAC | 100-240VAC | 340-480VAC | 100-240VAC | 340-480VAC | 100-240VAC | 340-480VAC | 100-240VAC | 340-480VAC | 100-240VAC | 340-480VAC |
突波電流 | 385A | 385A | 1100A | 1300A | 1785A | 1785A | ||||||
尺寸(LxWxH)mm | 120X60X152mm | |||||||||||
重量 | 750g | 750g | 850g | 850g | 900g | 900g |
