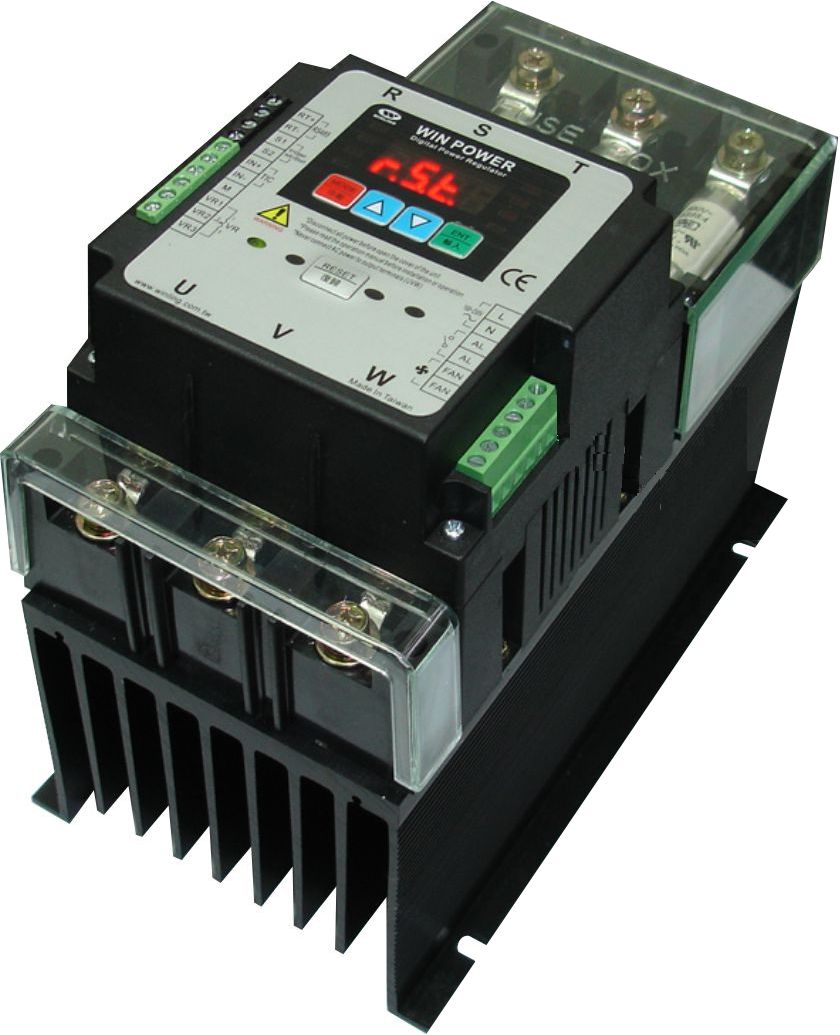

DPR系列 (適用電阻性&電感性負載)

WIN POWER

數位型單相/三相電力調整器

Signal Phase/Three Phase Digital Power Regulator



額定電流區分為30A、50A、75A、100A、125A、150A、200A、300A、400A、600A、800A機種

具備單相/三相電流顯示及多項數據偵測功能顯示 (標準款無電流偵測功能)

全數位化操作顯示和多項偵錯及保護功能,高精密程序控制,解析度0.1%

全機種具備RS485 Modbus RTU 通訊功能,方便即時監控及控制

多種輸入控制:4~20mA,0~20mA,1~5V,0~5V,2~10V,0~10V,電位計,KEY IN,RS485

輸出模式採用三相全波控制,可接零相線,輸出模式並可設為調壓,限電流,定電流模式

可設定緩衝啟動時間及輸出量最大及最小值設定多項異常顯示,

即時輸出警報並可設定將SCR停止輸出或繼續工作

具備輸入端及輸出端防護蓋防止觸電危險

電源輸入端內置高速保險絲保護內部SCR模組

內含電子式自動溫度偵測器作為散熱器超溫保護冷卻風扇全自動控制,溫度過高時風扇運轉,避免風扇長時間運轉,延長風扇壽命。

主電源與輔助電源無相序關係,開機無先後順序,50/60HZ自動辦別。

全功能款具備三相不平衡檢知功能及負載測斷線,過電流,SCR擊穿異常偵測



30~150A

按我下載型錄資料

200~800A

按我下載型錄資料

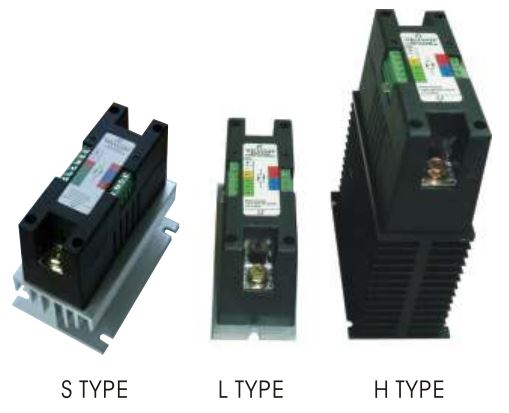

SSP系列(適用電阻性負載)

WIN POWER



按我進入網頁



20~120A



按我下載型錄資料



1Ø 單相相位(簡單型)SCR功率控制器

Single Phase Power Controller



規格:電流:20~120A 電壓:100~480VAC

不需輔助電源,不須相序訊號,可靠度大

超高效率散熱片,導熱快使散熱性佳

本體重量輕體積小,安裝容易

內含電子式自動溫度偵測器作為散熱器超溫保護

適用烘乾機械.塑膠押出機械.食品機械....

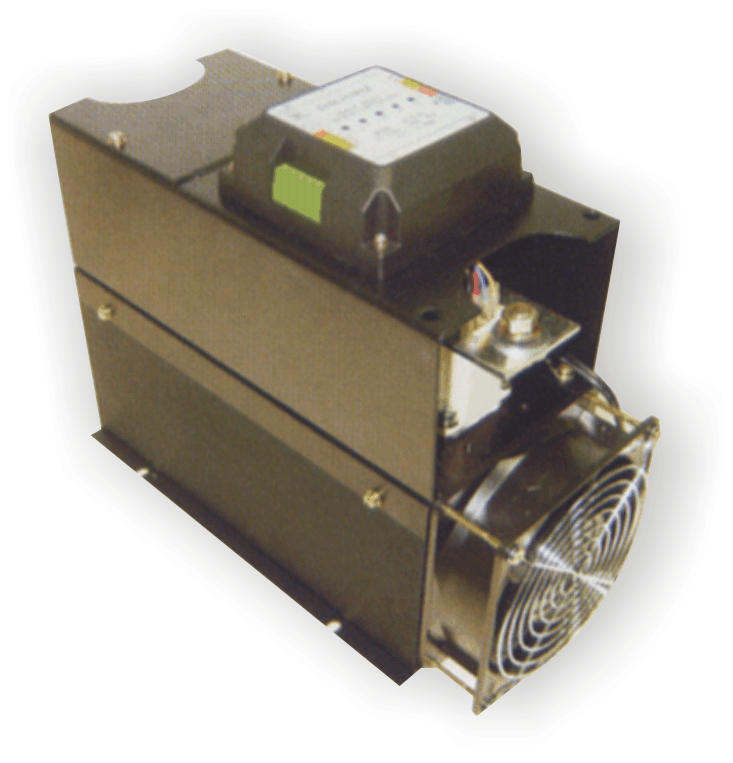

SP系列 (適用電阻性&電感性負載)

WIN POWER



按我進入網頁



20~150A



按我下載型錄資料



按我進入網頁



250-400A



按我下載型錄資料

1Ø 單相相位SCR功率控制器

Single Phase Power Controller



規格:電流:20~400A 電壓:100~480VAC

多種控制信號輸入選擇

可搭配各種溫度控制器作溫度控制

輸出端具有高解析線性輸出

具有手動及自動調整功能

超高效率散熱片,導熱快使散熱性佳

可使用於變壓器負載及其他電感性負載

具有電源斷線警報功能,FUSE斷路警報功能,SCR模組短路警報功

    能,SCR過熱保護功能

異常發生時,有異常接點輸出,可與監控系統連線

散熱風扇具有自動控制功能,散熱片溫度過高時自動運轉散熱

附有快速保險絲,負載短路時保護SCR不受損,並發出警報

附有外部VR調整組,可做最大功率調整及手動控制調整

本體重量輕體積小,安裝容易

內含電子式自動溫度偵測器作為散熱器超溫保護

適用烘乾機械.塑膠押出機械.食品機械,空調加濕/加熱..........等

本機型可加裝定電流及限電流裝置

(定電流及限電流裝置具有負載短路保護功能及負載斷線警報功能

 檢測,附載短路時SCR能再很快的時間切斷輸出)

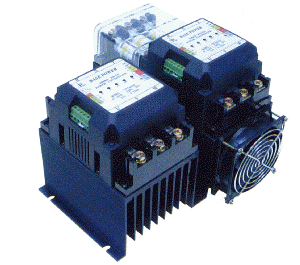

TP系列 (適用電阻性.電感性負載)

WIN POWER

按我進入網頁

20~150A

按我下載型錄資料

按我進入網頁

200~600A

按我下載型錄資料

 3Ø 三相相位SCR功率控制器

Three Phase Power Controller





規格:電流:20~600A 電壓:100~480VAC

多種控制信號輸入選擇

可搭配各種溫度控制器作溫度控制

輸出端具有高解析線性輸出

具有手動及自動調整功能

超高效率散熱片,導熱快使散熱性佳

可使用於變壓器負載及其他電感性負載

具有電源斷線警報功能,FUSE斷路警報功能,SCR過熱保護功能

異常發生時,有異常接點輸出,可與監控系統連線

散熱風扇具有自動控制功能,散熱片溫度過高時自動運轉散熱

附有快速保險絲,負載短路時保護SCR不受損,並發出警報

附有外部VR調整組,可做最大功率調整及手動控制調整

本體重量輕體積小,安裝容易

內含電子式自動溫度偵測器作為散熱器超溫保護

適用烘乾機械.塑膠押出機械.食品機械,空調加濕/加熱..........等

本機型可加裝定電流及限電流裝置

(定電流及限電流裝置具有負載短路保護功能,負載短路時

SCR能再很快的時間切斷輸出)

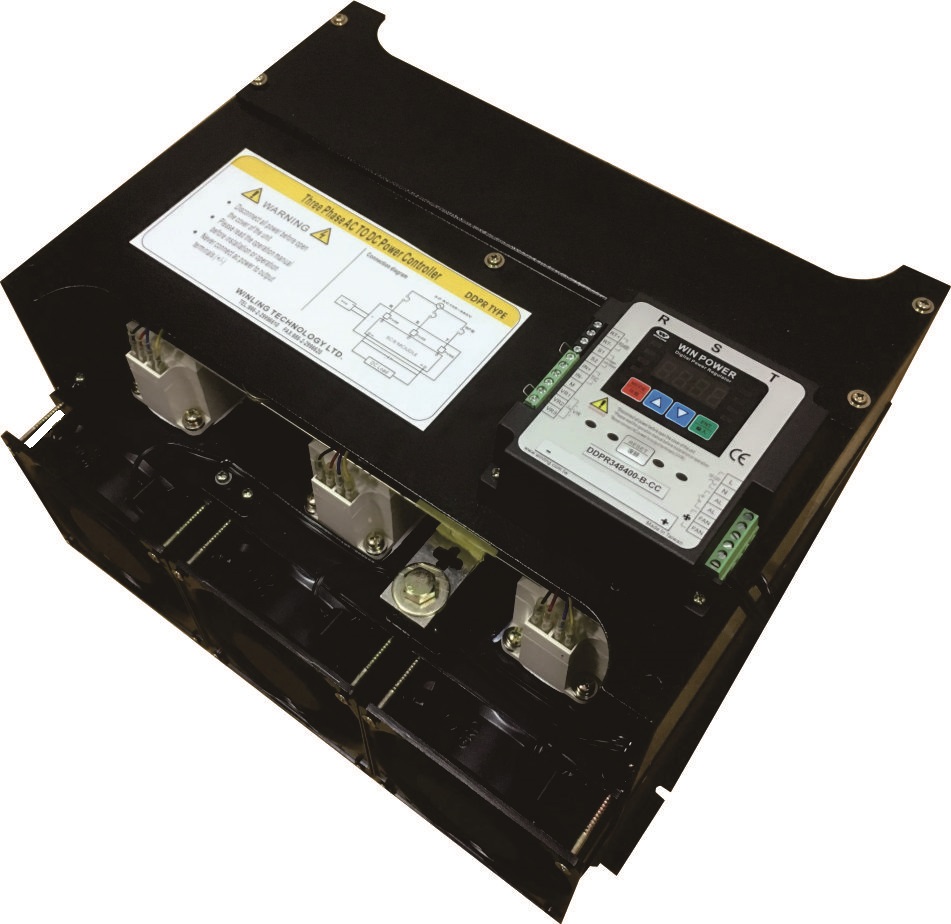

DTP系列



WIN POWER

按我進入網頁

20~150A

按我下載型錄資料



3Ø 三相 AC TO DC 功率控制器

Three Phase AC TO DC Power Controller



規格:電流:20~150A 電壓:IN:240VAC ,OUT:260VDC /IN:480VAC,OUT:520VDC (60HZ)

全系列加裝高速保險絲,防止短路電流(di/dt)對SCR造成損害。
全系列開模成型,體積小、安裝、配線容易。
盤面集中多只LED燈顯示,遇有狀況可立即判斷故障原因,迅速排除。
輸出特性呈線性,控溫最精準。
高品質,高技術產品,絕無干擾現象,加裝透明護蓋,安全性增加。
獨具Soft Start(緩啟動)功能,可避免大電流啟動。
具有保險絲熔斷、電源異常、SCR超溫指示及異常接點輸出。
內含電子式自動溫度偵測器作為散熱器超溫保護。
冷卻風扇全自動控制,溫度過高時風扇運轉,避免風扇長時間運轉,延長風扇壽命。
主電源與輔助電源無相序關係,開機無先後順序,50/60HZ自動辦別。
具有警報接點輸出,可作為監控之用。
具手自動控制方式切換配線,方便使用者應用。

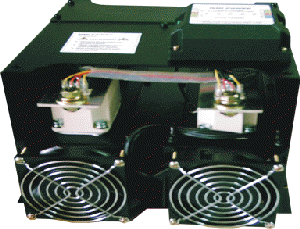

TZ系列 (適用電阻性負載)

WIN POWER

按我進入網頁

20~150A

按我下載型錄資料

按我進入網頁

200~600A

按我下載型錄資料

3Ø 三相零位SCR功率控制器

Zero Crossing Power Controller





規格:電流:20~600A 電壓:100~480VAC

多種控制信號輸入選擇

可搭配各種溫度控制器作溫度控制

輸出端採零點觸發控制以減少電源干擾

具有手動及自動調整功能

超高效率散熱片,導熱快使散熱性佳

具有電源斷線警報功能,FUSE斷路警報功能,SCR過熱保護功能

異常發生時,有異常接點輸出,可與監控系統連線

散熱風扇具有自動控制功能,散熱片溫度過高時自動運轉散熱

附有快速保險絲,負載短路時保護SCR不受損,並發出警報

附有外部VR調整組,可做最大功率調整及手動控制調整

本體重量輕體積小,安裝容易

內含電子式自動溫度偵測器作為散熱器超溫保護

適用烘乾機械.塑膠押出機械.食品機械,空調加濕/加熱..........等



SMC系列 馬達緩啟動器

WIN POWER





2 ~ 15HP

按我下載型錄資料

三相幫浦/馬達緩啟動器

相全波控制,優質啟動/停止特性,有效改善馬達啟動/停止特性,免於電源及機械衝擊,延長設備壽命。

緩衝啟動器的緩啟動時間,啟動扭力與停止時間都可以調整,使啟動平順圓滑。

微電腦數位化控制,高精度,多功能,操控調整容易,和多項偵錯及保護功能,高精密程序控制。

內建3種啟動模式,斜率啟動,限電流啟動,限電流加踢動啟動(KICK START)

內含電子檢知保護,具有過載,來源電欠相,馬達卡死,控制器過溫,馬達低載(缺水)保護。

具啟動時輸出接點(Running),運轉完成後輸出接點(BY PASS),系統異常輸出接點。

內含電子式溫度偵測器作為散熱器超溫保護,冷卻風扇全自動控制,溫度過高時風扇運轉,延長風扇壽命。

具備輸入端及輸出端防護蓋防止觸電危險,電源輸入端內置高速保險絲保護內部SCR模組。

簡易配線三進三出的裝置,節省人工繁瑣配線的花費。

主電源與輔助電源無相序關係,開機無先後順序,50/60HZ自動辦別。

全機種具備 RS485 Modbus RTU 通訊功能,方便即時監控及控制。

具備三相電流顯示及多項數據偵測功能顯示 (標準款無電流偵測功能)


小型SCR系列

WIN POWER

按我進入網頁

input: 4-20mA&1-5VDC

按我下載型錄資料

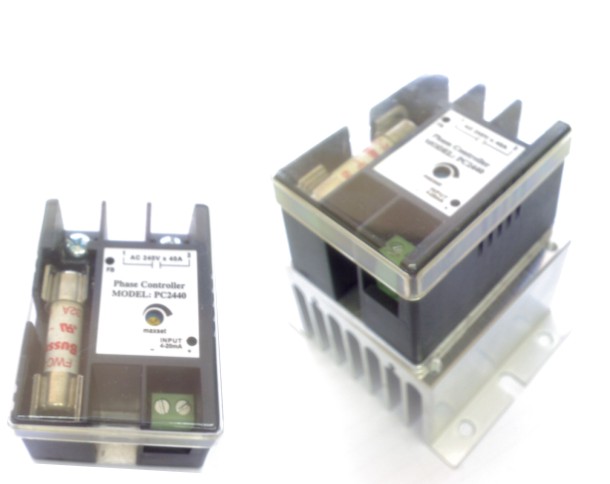

MODEL:PC2440  32A/250VAC

MODEL:PC4840  32A/480VAC

input: 4-20mA



按我下載型錄資料

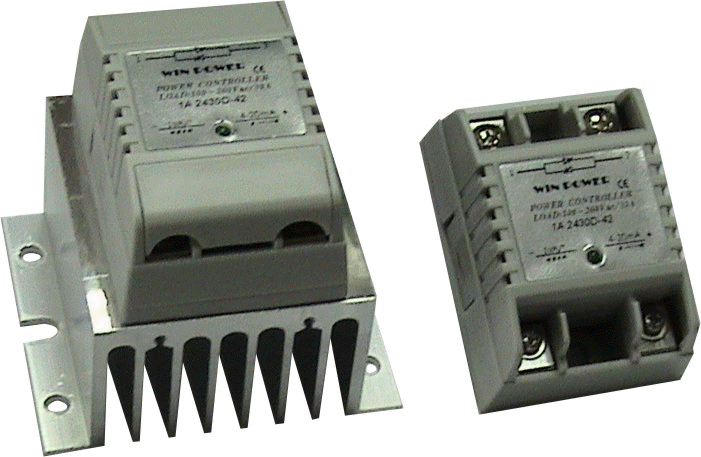

單相小型SCR電熱調整器

直接搭配溫度控制器輸出控制信號4-20mA或1-5VDC控制
無需輔助電源,省能源設計,配線簡易
一台溫度控制器可串接二台之SCR控制器
50/60HZ可共用,輸出功率達100%,線性輸出佳
使用超熱導體,傳熱效果佳,可提升產品可靠度及壽命
輸入信號測及負載測具有防護蓋保護,避免觸電
體積小節省配盤空間及時間
結構採模組化設計,維修更換容易

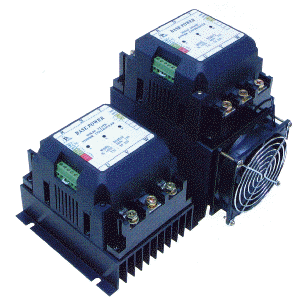

DS系列

WIN POWER

按我進入網頁

20~150A

按我下載型錄資料

按我進入網頁

200~400A

按我下載型錄資料

3Ø 三相二極固態繼電器(DS)

Three Phase Solid State Relay





規格:電流:20~400A 電壓:100~480VAC

控制信號9-32VDC輸入

此機型採二組SCR作三相電源控制,S相直通(成本低)

此機型適用於電熱器負載控制

可搭配各種溫度控制器作溫度控制

輸出端採零點觸發控制以減少電源干擾

超高效率散熱片,導熱快使散熱性佳

具有接點可作遠端啟動或停止負載端輸出控制輸入接點

可加裝快速保險絲,負載短路時保護SCR不受損

本體重量輕體積小,安裝容易

內含電子式自動溫度偵測器作為散熱器超溫保護

適用烘乾機械.塑膠押出機械.食品機械,空調加濕/加熱..........等



TS系列

WIN POWER

按我進入網頁

20~150A

按我下載型錄資料

按我進入網頁

200~400A

按我下載型錄資料

3Ø 三相三極固態繼電器(TS)

Three Phase Solid State Relay





規格:電流:20~400A 電壓:100~480VAC

控制信號9-32VDC輸入

此機型採三組SCR作三相電源控制(成本高)

此機型適用於電熱器負載控制,及需三相完全隔離之負載

可搭配各種溫度控制器作溫度控制

輸出端採零點觸發控制以減少電源干擾

超高效率散熱片,導熱快使散熱性佳

具有接點可作遠端啟動或停止負載端輸出控制輸入接點

可加裝快速保險絲,負載短路時保護SCR不受損

本體重量輕體積小,安裝容易

內含電子式自動溫度偵測器作為散熱器超溫保護

適用烘乾機械.塑膠押出機械.食品機械,空調加濕/加熱..........等



小型SSR系列

WIN POWER







15 ~ 50A



推動種類:

(DC TO AC)

(AC TO AC)

(VR TO AC)

(DC TO DC)









1Ø 單相固態繼電器

SOLID STATE RELAY



產品優點



本產品具有體積小、重量輕、靈敏度高、開關速度快、輸出功率大、無觸點抖動、無火花干擾、密封防水防磁防爆、高可靠、長壽命。用於航空、航天控制系統,計算機輸入輸出接口電路及易燃易爆高要求的環境。


固體繼電器是一種無觸點電子開關。當輸入端施加控制信號后,靜斷型固體電器的輸出迴路呈導通狀態,無信號時呈阻斷狀態,產品用分立器件和集成電路及微電子 技術加工組成。實現控制迴路與輸出迴路間的電隔離與信號藕合。沒有任何可動部件或觸點,具有相當于機電繼電器功能。


該產品具有邏輯兼容輸入、無火花、無噪音、抗干擾、速度快、高可靠性、長壽命、對惡劣環境適應性強等優點,廣氾應用於計算機接口,微機控制,數據處理、數 控終端、測量儀表、自動化系統等。是計算機系統、遙控遙測、工業控制、機電一體化、自動保護和國防工程的理想元件。



規格:電流:15~50A 電壓:250/480VAC

快速轉換:固態繼電器因為採用固體其間,所以切換速度可從幾毫秒至幾微妙。

電磁干擾少:固態繼電器沒有輸入"線圈",沒有觸點燃弧和回跳,因而減少了電磁干擾。

繼電器是一個零電壓開關,在零電壓處導通,零電流處 關斷,減少了電流波形的突然中斷,從而減少了開 關瞬態效應。

具有多種推動類型可選擇

標準規格化,可代替其他廠牌

可選擇安裝散熱器

WIN POWER

15 ~ 50A

推動種類:

(DC TO AC)



按我下載型錄資料

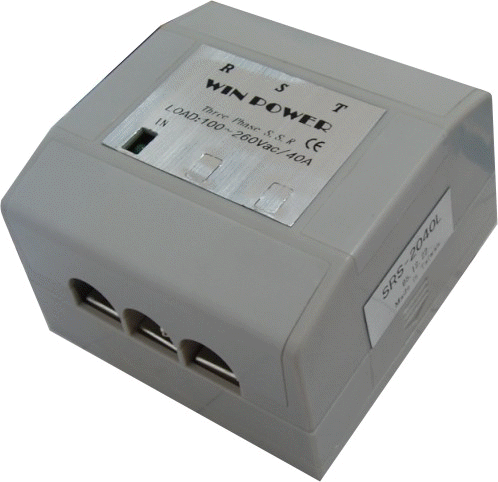

3Ø 三相固態繼電器

SOLID STATE RELAY





規格:電流:15~50A 電壓:250/480VAC

高壽命,高可靠:SSR沒有機械零部件,有固體器件完成觸點功能,由於沒有運動的零部件,因此能在高衝擊,振動的環境下工作,由於組成固態繼電器的元器件的固有特性,決定了固態繼電器的壽命長,可靠性高。

靈敏度高,控制功率小,電磁相容性好:固態繼電器的輸入電壓範圍較寬,驅動功率低,可與大多數邏輯積體電路相容不需加緩衝器或驅動器。

快速轉換:固態繼電器因為採用固體其間,所以切換速度可從幾毫秒至幾微妙。

電磁干擾少:固態繼電器沒有輸入"線圈",沒有觸點燃弧和回跳,因而減少了電磁干擾。大多數交流輸出固態繼電器是 一個零電壓開關,在零電壓處導通,零電流處 關斷,減少了電流波形的突然中斷,從而減少了開關瞬態效應。

標準規格化,可代替其他廠牌

可選擇安裝散熱器





40A/100-480VAC



推動種類:

(DC TO AC)



按我下載型錄資料

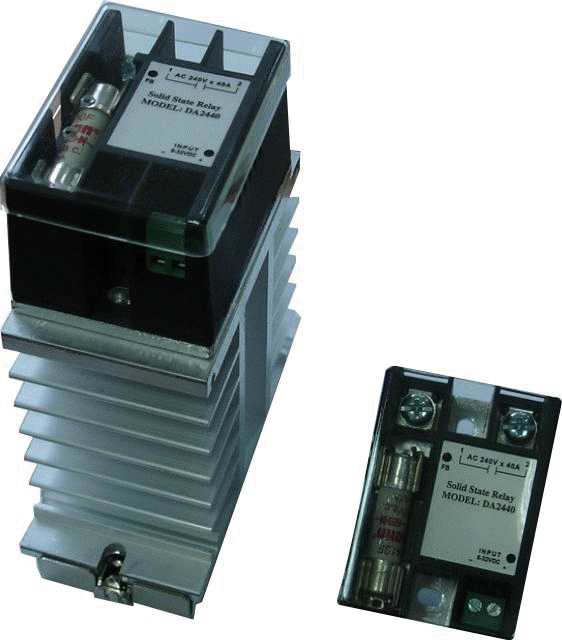

1Ø 保險絲型單相固態繼電器  (Model: DA2440 , DA4840)

FUSE TYPE SOLID STATE RELAY



產品優點



本產品具有體積小、重量輕、靈敏度高、開關速度快、輸出功率大、無觸點抖動、無火花干擾、密封防水防磁防爆、高可靠、長壽命。用於航空、航天控制系統,計算機輸入輸出接口電路及易燃易爆高要求的環境。


固體繼電器是一種無觸點電子開關。當輸入端施加控制信號后,靜斷型固體電器的輸出迴路呈導通狀態,無信號時呈阻斷狀態,產品用分立器件和集成電路及微電子 技術加工組成。實現控制迴路與輸出迴路間的電隔離與信號藕合。沒有任何可動部件或觸點,具有相當于機電繼電器功能。


該產品具有邏輯兼容輸入、無火花、無噪音、抗干擾、速度快、高可靠性、長壽命、對惡劣環境適應性強等優點,廣氾應用於計算機接口,微機控制,數據處理、數 控終端、測量儀表、自動化系統等。是計算機系統、遙控遙測、工業控制、機電一體化、自動保護和國防工程的理想元件。



規格:電流:40A 電壓:250/480VAC

快速轉換:固態繼電器因為採用固體其間,所以切換速度可從幾毫秒至幾微妙。

電磁干擾少:固態繼電器沒有輸入"線圈",沒有觸點燃弧和回跳,因而減少了電磁干擾。

繼電器是一個零電壓開關,在零電壓處導通,零電流處 關斷,減少了電流波形的突然中斷,從而減少了開 關瞬態效應。

具有多種推動類型可選擇

標準規格化,可代替其他廠牌

可選擇安裝散熱器











40A/480VAC



推動種類:

(DC TO AC)



按我下載型錄資料

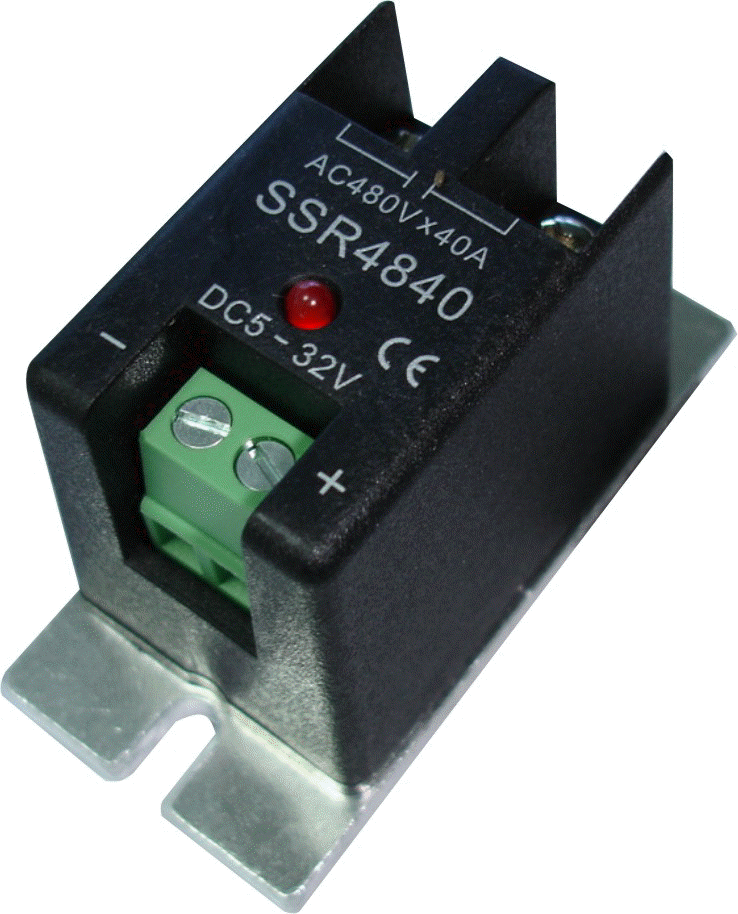

1Ø 小型單相固態繼電器  (Model: SSR4840)

SOLID STATE RELAY



產品優點



本產品具有體積小、重量輕、靈敏度高、開關速度快、輸出功率大、無觸點抖動、無火花干擾、密封防水防磁防爆、高可靠、長壽命。用於航空、航天控制系統,計算機輸入輸出接口電路及易燃易爆高要求的環境。


固體繼電器是一種無觸點電子開關。當輸入端施加控制信號后,靜斷型固體電器的輸出迴路呈導通狀態,無信號時呈阻斷狀態,產品用分立器件和集成電路及微電子 技術加工組成。實現控制迴路與輸出迴路間的電隔離與信號藕合。沒有任何可動部件或觸點,具有相當于機電繼電器功能。


該產品具有邏輯兼容輸入、無火花、無噪音、抗干擾、速度快、高可靠性、長壽命、對惡劣環境適應性強等優點,廣氾應用於計算機接口,微機控制,數據處理、數 控終端、測量儀表、自動化系統等。是計算機系統、遙控遙測、工業控制、機電一體化、自動保護和國防工程的理想元件。



規格:



電流:40A (Max.)



電壓:100-480VAC



控制信號:4-32VDC

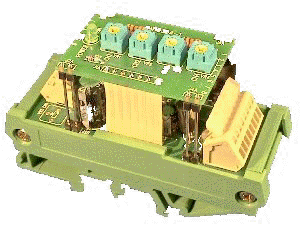

一對多信號傳送器

DM1030B


一對四 信號轉換器 (SCR 控制用) (Model: DM1030B)

一個溫度錶對多個SCR控制

Out1、Out2、Out3、Out4之輸出量,可個別由對應之VR調整或校正

可作訊號轉換,可作訊號傳輸用途及同步訊號監控

輸入訊號 :  標準: 4-20mA (選購: 0-20mA、1-5V、0-5V、0-10V)

輸出訊號:4-20mA X 4

供應電源:24Vdc

尺寸:85mm(L)x32mm(W)x55mm(H)(含鋁軌座)
