WIN POWER

Three Phase Power Controller

3Ø 三相相位控制S.C.R功率控制器




TP系列  20 ~ 150A

本機型適用電阻性.電感性負載







產品特點



corner 全新Digital晶片控制 corner

. 使用Digital晶片使控制精確

. 使用Digital晶片能有效的抗外部干擾源

. 燈管負載絕不閃爍

. 可靠度大

corner corner



corner 獨具Soft Start(緩啟動)功能 corner

. Soft Start(緩啟動)功能可避免大電流啟動

. 可避免因主電源及輸入信號異常所引起的損壞

. 出廠設定Soft Start(緩啟動)約8.4秒

. Soft Start(緩啟動)秒數可依客戶需求而變更

corner corner



corner 內含電子式溫度偵測器 corner

. 內含電子式自動溫度偵測器作為散熱器超溫保護

. 精確偵測散熱器溫度,溫度超過85℃時自動切斷輸出,溫度回復自動正常

     運作,保護SCR壽命

. 超溫時具指示燈指示告知

corner corner



corner SCR模組及控制系統采全密閉式設計 corner

. 不沾附任何灰塵

. 可靠度及安全性百分之百

. 耐高溫

corner corner



corner LED功能狀態顯示 corner

遇故障一目了然,迅速排除

具有電源指示燈.輸入信號指示燈.輸出指示燈.開路指示燈.超溫指示燈等
corner corner



corner 獨立式高速保險絲裝置 corner

可防止短路電流(di/dt)SCR的損害

. 負載短路或過電流時可快速保護SCR不被擊穿故障

. 保險絲組具有FUSE BOX保護蓋


corner corner



corner 具冷卻風扇控制 corner

.冷卻風扇全自動控制

自動啟動冷卻本體,溫度高於60℃時風扇ON,低於50℃時OFF

可避免風扇長時間運轉,延長風扇壽命

可減少灰塵吸附於風扇及本體

corner corner



corner 主電源與輔助電源無相序關係 corner

開機無先後順序關係

使用方便性特佳

50/60HZ自動辦別

輔助電源100-240VAC均可

corner corner



corner 具三相電源欠相保護功能 corner

.本控制器具三相欠相自動停止輸出,並亮燈指示

. 本控制器具保險絲斷線自動停止輸出,並亮燈指示

corner corner



corner 適用範圍 corner

烘乾機械.塑膠押出機械.食品機械.粉末冶金.電線電纜機械.UV.IR乾燥機.高溫陶瓷窯爐.金屬熱處理.塑膠皮革貼合.纖維染色加溫設備.物理化學儀器.電力型電壓輸出調整設備.變壓器一次側控制.燈光控制系統等工業應用

corner corner



控制方式:相位控制方式 (Phase-Angle Power Control )

90%

50%

10%

相位控制波形

Caculation : output power = √3*voltage*current

計算方式: 輸出電力=√3*電壓*電流

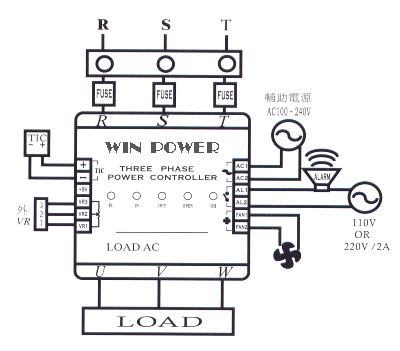

配線方式

應用及相關技術

安培數之計算

3Ø →  P (發熱功率) =  × I ×  V    I = P ÷  ×  V( 電壓)    A (電流)= W (瓦特)÷  ×  V( 電壓)
             ( =1.732)
1
ØP (發熱功率) = I ×  V(電壓)   I =P ÷ V(電壓)   A (電流) = W(瓦特) ÷ V(電壓)

電流規格之選用


發熱體額定電壓與主電源相同時--- 額定電流= 發熱體額定電流 1.15以上


發熱體額定電壓與主電源不同時---額定電流= SCR電流限制後之流通電流主電源電壓  發熱體額定電壓  1.15以上


註: 1.15安全係數,隨著週圍環境溫度,散熱條件有所差異

規格表

機型

TP2420S

TP4820S

TP2430S

TP2430A

TP4830S

TP4830A

TP2450S

TP2450A

TP4850S

TP4850A

TP2475S

TP2475A

TP4875S

TP4875A

TP24100S

TP24100A

TP48100S

TP48100A

TP24120S

TP24120A

TP48120S

TP48120A

額定負載電流

20A

30A

50A

75A

100A

120A

額定負載電壓

100-240V

340-480V

100-240V

340-480V

100-240V

340-480V

100-240V

340-480V

100-240V

340-480V

100-240V

340-480V

突波電流

385A

385A

1100A

1300A

1785A

1785A

散熱器型式

尺寸(LxWxH)mm

S:143X128X170

S:143X128X170

A:206X128X170

S:173X128X170

A:236X128X170

S:173X128X170

A:236X128X170

S:290X128X170

A:290X128X170

S:290X128X170

A:290X128X170

重量

S:1600

S:1700

A:2200

S:2200

A:2900

S:2200

A:2900

S:3400

A:3400

S:3400

A:3400

S:表FUSE外接式

A:表FUSE內建式

附件:外部VR調整器及快速保險絲*3
