TZ系列 20 ~ 150A
|
WIN POWER
Zero Crossing Power Controller
3Ø 三相零位控制S.C.R功率控制器
|
TZ系列 20 ~ 150A
|
 產品特點 |
 |
全新Digital晶片控制 |
 |
|||
|---|---|---|---|---|---|
|
|||||
 |
 |
|
|
獨具Soft Start(緩啟動)功能 |
|
|||
|---|---|---|---|---|---|
|
|||||
|
|
|
|
|
內含電子式溫度偵測器 |
|
|||
|---|---|---|---|---|---|
|
|||||
|
|
|
|
|
SCR模組及控制系統采全密閉式設計 |
|
|||
|---|---|---|---|---|---|
|
|||||
|
|
|
|
|
LED功能狀態顯示 |
|
|||
|---|---|---|---|---|---|
|
|||||
|
|
等 |
|
|
|
獨立式高速保險絲裝置 |
|
|||
|---|---|---|---|---|---|
|
|||||
|
|
|
|
|
具冷卻風扇控制 |
|
|||
|---|---|---|---|---|---|
|
|||||
|
|
|
|
|
主電源與輔助電源無相序關係 |
|
|||
|---|---|---|---|---|---|
|
|||||
|
|
|
|
|
具三相電源欠相保護功能 |
|
|||
|---|---|---|---|---|---|
|
|||||
|
|
|
|
|
適用範圍 |
|
|||
|---|---|---|---|---|---|
|
|||||
|
|
|
| 控制方式:零位控制方式
(Zero-Fired Power Control) |
100%
50%
10%
零位控制波形
Caculation: Ratio cycle (0.38sec)
t=ON output power=t/T*Capacity
計算方式: T=週期(0.38秒) , t=ON之時間
輸出電力:t/T*額定負載

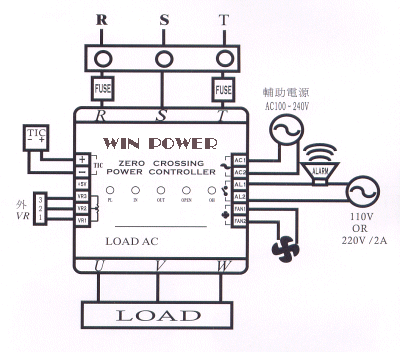

| 配線方式 |
應用及相關技術
安培數之計算
3Ø → P (發熱功率) =
× I
× V I = P ÷
× V( 電壓) A
(電流)= W (瓦特)÷
× V(
電壓)
( =1.732)
1Ø → P (發熱功率) = I × V(電壓) I =P ÷ V(電壓)
A
(電流) = W(瓦特) ÷
V(電壓)
電流規格之選用
發熱體額定電壓與主電源相同時--- 額定電流= 發熱體額定電流
1.15以上
發熱體額定電壓與主電源不同時---額定電流= SCR電流限制後之流通電流主電源電壓
發熱體額定電壓
1.15以上
註: 1.15安全係數,隨著週圍環境溫度,散熱條件有所差異
規格表
|
機型 |
TZ2420S |
TZ4820S |
TZ2430S TZ2430A |
TZ4830S TZ4830A |
TZ2450S TZ2450A |
TZ4850S TZ4850A |
TZ2475S TZ2475A |
TZ4875S TZ4875A |
TZ24100S TZ24100A |
TZ48100S TZ48100A |
TZ24120S TZ24120A |
TZ48120S TZ48120A |
||||||
|
額定負載電流 |
20A |
30A |
50A |
75A |
100A |
120A |
||||||||||||
|
額定負載電壓 |
100-240V |
340-480V |
100-240V |
340-480V |
100-240V |
340-480V |
100-240V |
340-480V |
100-240V |
340-480V |
100-240V |
340-480V |
||||||
|
突波電流 |
385A |
385A |
1100A |
1300A |
1785A |
1785A |
||||||||||||
|
散熱器型式 尺寸(LxWxH)mm |
S:143X128X170 |
S:143X128X170 A:206X128X170 |
S:173X128X170 A:236X128X170 |
S:173X128X170 A:236X128X170 |
S:173X128X170 A:206X128X170 |
S:173X128X170 A:206X128X170 |
||||||||||||
|
重量 |
S:1000 |
S:1600 A:1400 |
S:2100 A:2400 |
S:2100 A:2700 |
S:2100 A:2700 |
S:2100 A:2700 |
||||||||||||
S:表FUSE外接式
A:表FUSE內建式
附件:外部VR調整器及快速保險絲*3
