SSR Three Phase Solid State Relay

WIN POWER

Three Phase Solid State Relay

3Ø 三相三極固態繼電器

3Ø 三相二極固態繼電器

DS.TS系列 20 ~ 120A

產品特點

內含電子式溫度偵測器

．內含電子式自動溫度偵測器作為散熱器超溫保護

．精確偵測散熱器溫度,溫度超過82℃時自動切斷輸出,溫度回復自動正常

運作,保護SCR壽命

．超溫時具指示燈指示告知

模組化設計+超高效率散熱片

．超高效率散熱片,導熱快使散熱性佳

．模組化設計維修方便且結構性強,安裝容易

．本體重量輕體積小

SCR模組及控制系統采全密閉式設計

．不沾附任何灰塵

．可靠度及安全性百分之百

．耐高溫

LED功能狀態顯示

．遇故障一目了然,迅速排除

．具有電源指示燈.輸入信號指示燈.超溫指示燈等

一機具備多種控制模式

．控制模式可自由選用

．具DC 9-32V控制方式

．具AC 100-240控制方式

．具ON-OFF控制方式

適用範圍

烘乾機械.塑膠押出機械.食品機械.粉末冶金.電線電纜機械.乾燥機.高溫陶瓷窯爐.金屬熱處理.塑膠皮革貼合.纖維染色加溫設備.物理化學儀器.燈光控制系統等工業應用

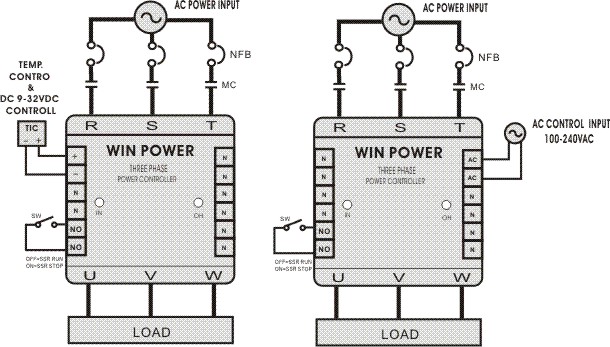

控制方式

OFF

ON-OFF

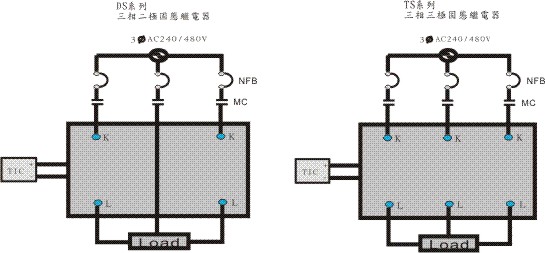

配線方式

應用及相關技術

安培數之計算

3Ø → P (發熱功率) = × I × V I = P ÷ × V( 電壓) A (電流)= W (瓦特)÷ × V( 電壓)
( =1.732)
　

電流規格之選用

額定電流= 發熱體額定電流 1.15以上

註: 1.15安全係數,隨著週圍環境溫度,散熱條件有所差異

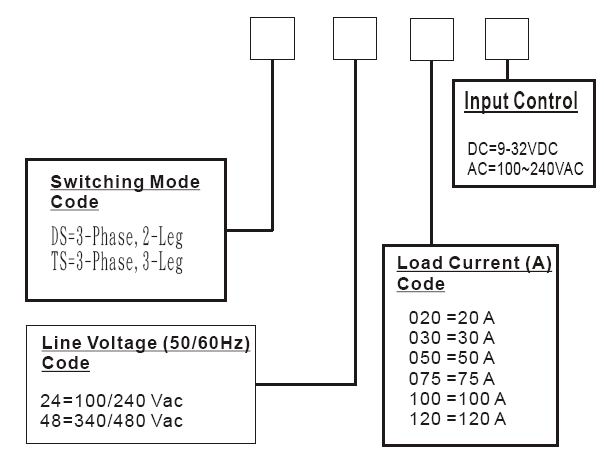

訂購資訊

規格表

機型

DS2420

TS2420

DS4820

TS4820

DS2430

TS2430

DS4830

TS4830

DS2450

TS2450

DS4850

TS4850

DS2475

TS2475

DS4875

TS4875

DS24100

TS24100

DS48100

TS48100

DS24120

TS24120

DS48120

TS48120

額定負載電流

20A

30A

50A

75A

100A

120A

額定負載電壓

100-240V

340-480V

100-240V

340-480V

100-240V

340-480V

100-240V

340-480V

100-240V

340-480V

100-240V

340-480V

突波電流

385A

1100A

1300A

1785A

散熱器型式

尺寸(LxWxH)mm

DS:143X128X116

TS:143X128X170

DS:143X128X170

TS:143X128X170

DS:173X128X170

TS:173X128X170

DS:173X128X170

TS:173X128X170

DS:173X128X170

TS:236X128X170

DS:173X128X170

TS:236X128X170

重量

DS:1000

TS:1500

DS:1500

TS:1600

DS:2000

TS:2200

DS:2000

TS:2200

DS:2000

TS:2500

DS:2000

TS:2500

DS:表3Ø 三相二極固態繼電器

TS:表3Ø 三相三極固態繼電器
