SOLID STATE RELAY (AC TO AC)

1Ø 單相固態繼電器




小型SSR系列

    固態繼電器的優點

  • 高壽命,高可靠:SSR沒有機械零部件,有固體器件完成觸點功能,由於沒有運動的零部件,因此能在高衝擊,振動的環境下工作,由於組成固態繼電器的元器件的固有特性,決定了固態繼電器的壽命長,可靠性高。

  • 靈敏度高,控制功率小,電磁相容性好:固態繼電器的輸入電壓範圍較寬,驅動功率低,可與大多數邏輯積體電路相容不需加緩衝器或驅動器。

  • 快速轉換:固態繼電器因為採用固體其間,所以切換速度可從幾毫秒至幾微妙。

  • 電磁干擾少:固態繼電器沒有輸入"線圈",沒有觸點燃弧和回跳,因而減少了電磁干擾。大多數交流輸出固態繼電器是一個零電壓開關,在零電壓處導通,零電流處關斷,減少了電流波形的突然中斷,從而減少了開關瞬態效應。



產品特點



corner   corner

無機械式開關之火花問題。

動作時無噪音。

小型及尺寸共通化、方便安裝。

ON/OFF動作速度快。

具輸入逆向保護。

採用表面貼焊技術,提供最可靠的品質。

具零點觸發方式,可有效避免電磁/高頻干擾。

配安全保護蓋,內裝指示燈(LED)指示其動作。

corner corner

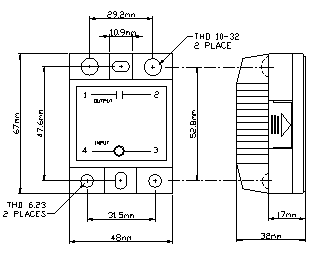

尺寸圖

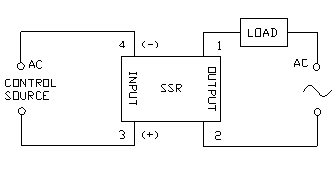

接線圖

Ordering Information訂貨規格表

機型 2215AM 2225AM 2240AM 3830AM 3850AM
額定負載電流 15A 25A 40A 30A 50A
額定負載電壓 80-250VAC 80-250VAC 80-250VAC 80-480VAC 80-480VAC
控制信號 80-250VAC

絕緣電壓

AC 2500V (1 Min 輸出入對地)
尺寸 65X48X32 (LxDxH)mm
重量 130g
