WIN POWER

Zero Crossing Power Controller

3Ø 三相零位控制S.C.R功率控制器

產品特點

	全新Digital晶片控制
	． 使用Digital晶片使控制精確 ． 使用Digital晶片能有效的抗外部干擾源 ． 可靠度大

	獨具Soft Start(緩啟動)功能
	． Soft Start(緩啟動)功能可避免大電流啟動 ． 可避免因主電源及輸入信號異常所引起的損壞 ． 出廠設定Soft Start(緩啟動)約8.4秒 ． Soft Start(緩啟動)秒數可依客戶需求而變更

	內含電子式溫度偵測器
	． 內含電子式自動溫度偵測器作為散熱器超溫保護 ． 精確偵測散熱器溫度,溫度超過85℃時自動切斷輸出,溫度回復自動正常      運作,保護SCR壽命 ． 超溫時具指示燈指示告知

	SCR模組及控制系統采全密閉式設計
	． 不沾附任何灰塵 ． 可靠度及安全性百分之百 ． 耐高溫

	LED功能狀態顯示
	． 遇故障一目了然,迅速排除 ．具有電源指示燈.輸入信號指示燈.輸出指示燈.開路指示燈.超溫指示燈
	等

	具有高速保險絲裝置
	． 可防止短路電流(di/dt)對SCR的損害 ． 負載短路或過電流時可快速保護SCR不被擊穿故障

	具冷卻風扇控制
	．冷卻風扇全自動控制 ．自動啟動冷卻本體,溫度高於60℃時風扇ON,低於50℃時OFF ．可避免風扇長時間運轉,延長風扇壽命 ．可減少灰塵吸附於風扇及本體

	主電源與輔助電源無相序關係
	．開機無先後順序關係 ．使用方便性特佳 ．50/60HZ自動辦別 ．輔助電源100-240VAC均可

	具三相電源欠相保護功能
	．本控制器具三相欠相自動停止輸出,並亮燈指示 ． 本控制器具保險絲斷線自動停止輸出,並亮燈指示

	適用範圍
	烘乾機械.塑膠押出機械.食品機械.粉末冶金.電線電纜機械.乾燥機.高溫陶瓷窯爐.金屬熱處理.塑膠皮革貼合.纖維染色加溫設備.物理化學儀器等工業應用

控制方式:零位控制方式  (Zero-Fired Power Control)

100%

50%

10%

零位控制波形

Caculation: Ratio cycle (0.38sec)

t=ON output power=t/T*Capacity

計算方式: T=週期(0.38秒) , t=ON之時間

輸出電力:t/T*額定負載

零位元控制方式

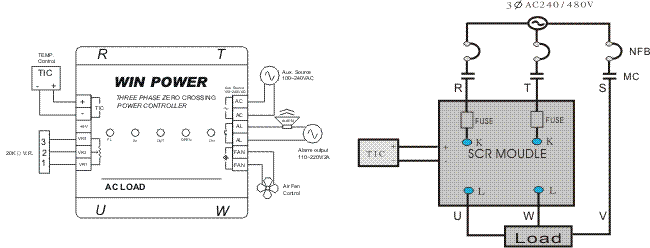

配線方式

應用及相關技術

安培數之計算

3Ø →  P (發熱功率) =  × I ×  V    I = P ÷  ×  V( 電壓)    A (電流)= W (瓦特)÷  ×  V( 電壓)
             ( =1.732)
1Ø → P (發熱功率) = I ×  V(電壓)   I =P ÷ V(電壓)   A (電流) = W(瓦特) ÷ V(電壓)

電流規格之選用

發熱體額定電壓與主電源相同時--- 額定電流= 發熱體額定電流 1.15以上

發熱體額定電壓與主電源不同時---額定電流= SCR電流限制後之流通電流主電源電壓  發熱體額定電壓  1.15以上

註: 1.15安全係數,隨著週圍環境溫度,散熱條件有所差異

規格表

附件:外部VR調整器及快速保險絲*2
