SP系列 20-150A
|
WIN POWER

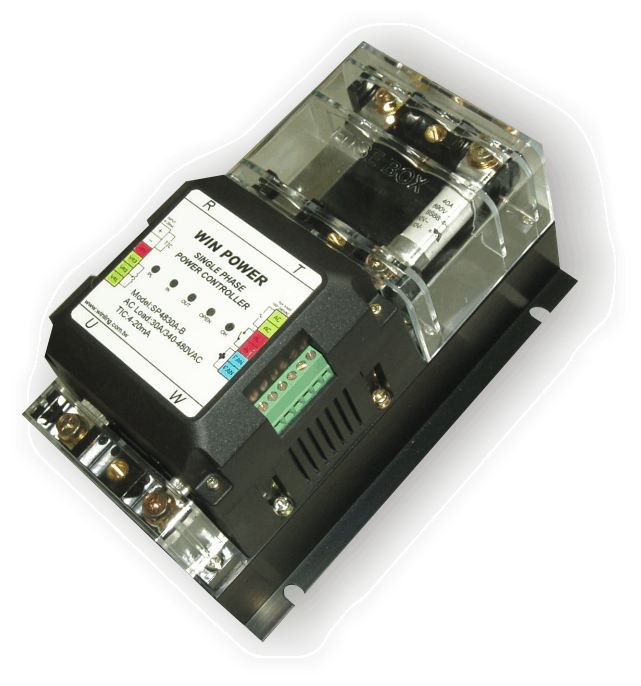

Single Phase Power Controller
1Ø 單相相位控制S.C.R功率控制器 20-150A
|
SP系列 20-150A
|
 產品特點 |
 |
全新Digital晶片控制 |
 |
|||
|---|---|---|---|---|---|
|
|||||
 |
 |
|
|
獨具Soft Start(緩啟動)功能 |
|
|||
|---|---|---|---|---|---|
|
|||||
|
|
|
|
|
內含電子式溫度偵測器 |
|
|||
|---|---|---|---|---|---|
|
|||||
|
|
|
|
|
SCR模組及控制系統采全密閉式設計 |
|
|||
|---|---|---|---|---|---|
|
|||||
|
|
|
|
|
LED功能狀態顯示 |
|
|||
|---|---|---|---|---|---|
|
|||||
|
|
|
|
|
獨立式高速保險絲裝置 |
|
|||
|---|---|---|---|---|---|
|
|||||
|
|
|
|
|
具冷卻風扇控制 |
|
|||
|---|---|---|---|---|---|
|
|||||
|
|
|
|
|
主電源與輔助電源無相序關係 |
|
|||
|---|---|---|---|---|---|
|
|||||
|
|
|
|
|
適用範圍 |
|
|||
|---|---|---|---|---|---|
|
|||||
|
|
|
| 控制方式:相位控制方式
(Phase-Angle Power Control ) |
90%
50%
10%
相位控制波形
| 配線方式 |
應用及相關技術
安培數之計算
1Ø → P (發熱功率) = I × V(電壓) I =P ÷ V(電壓)
A
(電流) = W(瓦特) ÷
V(電壓)
電流規格之選用
發熱體額定電壓與主電源相同時--- 額定電流= 發熱體額定電流
1.15以上
發熱體額定電壓與主電源不同時---額定電流= SCR電流限制後之流通電流主電源電壓
發熱體額定電壓
1.15以上
註: 1.15安全係數,隨著週圍環境溫度,散熱條件有所差異
規格表
|
機型 |
SP2420S |
SP4820S |
SP2430S SP2430A |
SP4830S SP4830A |
SP2450S SP2450A |
SP4850S SP4850A |
SP2475S SP2475A |
SP4875S SP4875A |
SP24100S SP24100A |
SP48100S SP48100A |
SP24120S SP24120A |
SP48120S SP48120A |
SP24150S SP24150A |
SP48150S SP48150A |
|||||||
|
額定負載電流 |
20A |
30A |
50A |
75A |
100A |
120A |
150A |
||||||||||||||
|
額定負載電壓 |
100-250V |
200-480V |
100-250V |
200-480V |
100-250V |
200-480V |
100-250V |
200-480V |
100-250V |
200-480V |
100-250V |
200-480V |
100-250V |
200-480V |
|||||||
|
突波電流 |
385A |
385A |
1100A |
1300A |
1785A |
1785A |
1785A |
||||||||||||||
|
散熱器型式 尺寸(LxWxH)mm |
S:143X128X116 |
S:143X128X116 A:206X128X116 |
S:143X128X170 A:206X128X116 |
S:143X128X170 A:206X128X170 |
S:173X128X170 A:236X128X170 |
S:173X128X170 A:236X128X170 |
S:173X128X170 A:236X128X170 |
||||||||||||||
|
重量 |
S:900 |
S:1000 A:1200 |
S:1600 A:1400 |
S:1600 A:2200 |
S:1850 A:2500 |
S:1850 A:2500 |
S:1850 A:2500 |
||||||||||||||
S:表FUSE外接式
A:表FUSE內建式
輸入控制信號:(標準為 4-20mA輸入)
1.0-20mA 2.4-20mA 3.1-5VDC 4.0-5VDC 5.0-10VDC 6.其他指定
台灣:新北市三重區重新路5段609巷6號4樓之5
Tel:(02)2999-6610
Fax:(02)2999-6620
E-mail:dent.csn@msa.hinet.net
大陸:東莞市南城周溪隆溪路5號 高盛科技園二期之高盛商務樓第14層06室
Tel:86-0769-22827481 Fax:86-0769-27200330
本網站所有內容版權所有，複製必究。
Copyright 1996-2002
WINLING Technology, Inc. All rights reserved.
Best view with 800 x 600 resolution & 16.7 million colors.
本機型適用電阻性.電感性負載
