Three Phase Solid State Relay

TS 3Ø 三相三極固態繼電器

DS 3Ø 三相二極固態繼電器








                                 TS                                               DS

             三相三極固態繼電器             三相二極固態繼電器

DS.TS系列 200 ~ 400A



TS型錄            DS型錄



產品特點



corner 內含電子式溫度偵測器 corner

. 內含電子式自動溫度偵測器作為散熱器超溫保護

. 精確偵測散熱器溫度,溫度超過82℃時自動切斷輸出,溫度回復自動正常

     運作,保護SCR壽命

. 超溫時具指示燈指示告知

corner corner



corner 模組化設計+超高效率散熱片 corner

. 超高效率散熱片,導熱快使散熱性佳

. 模組化設計維修方便且結構性強,安裝容易

. 本體重量輕體積小

corner corner



corner 控制系統采全密閉式設計 corner

. 不沾附任何灰塵

. 可靠度及安全性百分之百

. 耐高溫

corner corner



corner LED功能狀態顯示 corner

遇故障一目了然,迅速排除

具有電源指示燈.輸入信號指示燈.超溫指示燈等
corner corner





corner 一機具備多種控制模式 corner

.控制模式可自由選用

.具DC 9-32V控制方式

.具AC 100-240控制方式

.具ON-OFF控制方式

corner corner



corner 適用範圍 corner

烘乾機械.塑膠押出機械.食品機械.粉末冶金.電線電纜機械.乾燥機.高溫陶瓷窯爐.金屬熱處理.塑膠皮革貼合.纖維染色加溫設備.物理化學儀器.燈光控制系統等工業應用

corner corner



控制方式

ON

OFF

ON-OFF

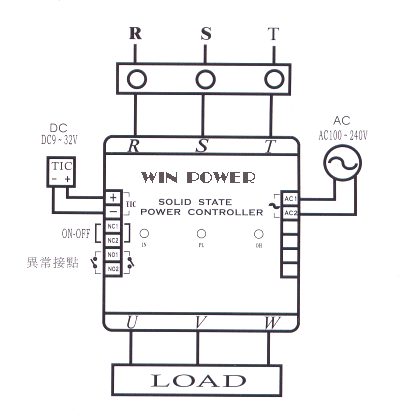

配線方式



應用及相關技術

安培數之計算

3Ø →  P (發熱功率) =  × I ×  V    I = P ÷  ×  V( 電壓)    A (電流)= W (瓦特)÷  ×  V( 電壓)
             ( =1.732)


電流規格之選用


額定電流= 發熱體額定電流 1.15以上


註: 1.15安全係數,隨著週圍環境溫度,散熱條件有所差異

DS規格表

機型

DS24200



DS48200



DS24250



DS48250



DS24300



DS48300



DS24400



DS48400



額定負載電流

200A

250A

300A

400A

額定負載電壓

0-250V

0-480V

0-250V

0-480V

0-250V

0-480V

0-250V

0-480V

散熱器型式

尺寸(LxWxH)mm

290X253X205

290X253X225

305X260X246

305X260X246

重量

7Kg

8Kg

9Kg

9Kg

DS:表3Ø 三相 二極固態繼電器

TS規格表

機型

TS24200



TS48200



TS24250



TS48250



TS24300



TS48300



TS24400



TS48400



額定負載電流

200A

250A

300A

400A

額定負載電壓

0-250V

0-480V

0-250V

0-480V

0-250V

0-480V

0-250V

0-480V

散熱器型式

尺寸(LxWxH)mm

290X380X205

290X380X225

305X385X246

305X385X246

重量

10Kg

11.5Kg

13Kg

13Kg

TS:表3Ø 三相 三極固態繼電器
